X射线面阵相机

X射线相关应用一直是滨松关注的重点。滨松根据不同的应用、科研和开发需求,设计生产了多类X射线相关产品——(1)射线源;(2)X射线探测器件;(3)X射线面阵相机;(4)X射线线阵相机;(5)闪烁体板及X射线透镜等其他X射线成像部件。


对于集成度比较高的各类面阵X射线相机(图1蓝色区域所示),从大版面的平板探测器到分辨率1um的高分辨率X射线成像系统,滨松能够提供分辨率从低到高、视野范围从小到大的各类成像产品与方案。


(直接探测型——背照式CCD)直接X射线成像CCD相机 (闪烁体探测型——闪烁体+光路+可见光探测器)高分辨X射线成像系统 (闪烁体探测型——闪烁体+FOP+可见光探测器)X射线sCMOS相机 (闪烁体探测型)平板探测器 (闪烁体探测型——闪烁体+I.I.+可见光探测器)X射线影像增强器 微焦点X射线源(MFX)基础知识介绍

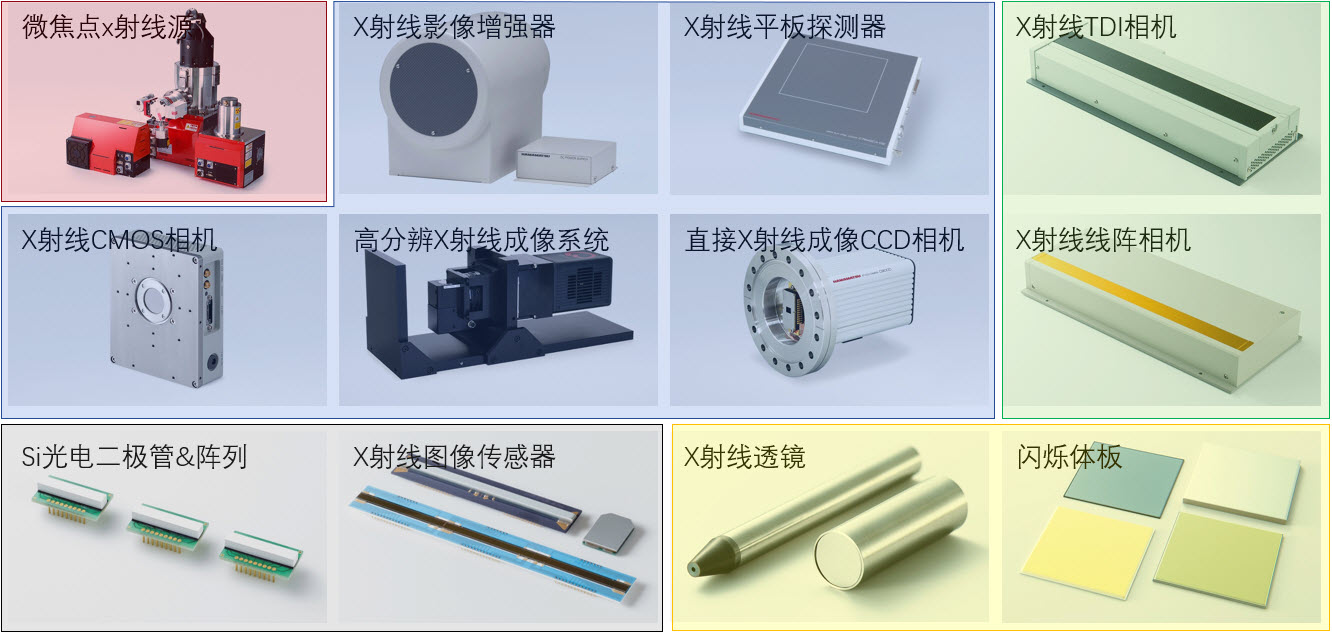

图1. 滨松X射线相关产品一览


滨松提供各种类型的面阵X射线探测器,根据探测原理,可以分为两类——直接探测型和闪烁体探测型。直接探测型X射线相机可以将X射线直接转化为电子,并将其当作信号读出;而在闪烁体探测型相机中,X射线会首先在闪烁体中转化为可见光光子,之后再转化为相机芯片中的光电子作为信号读出。

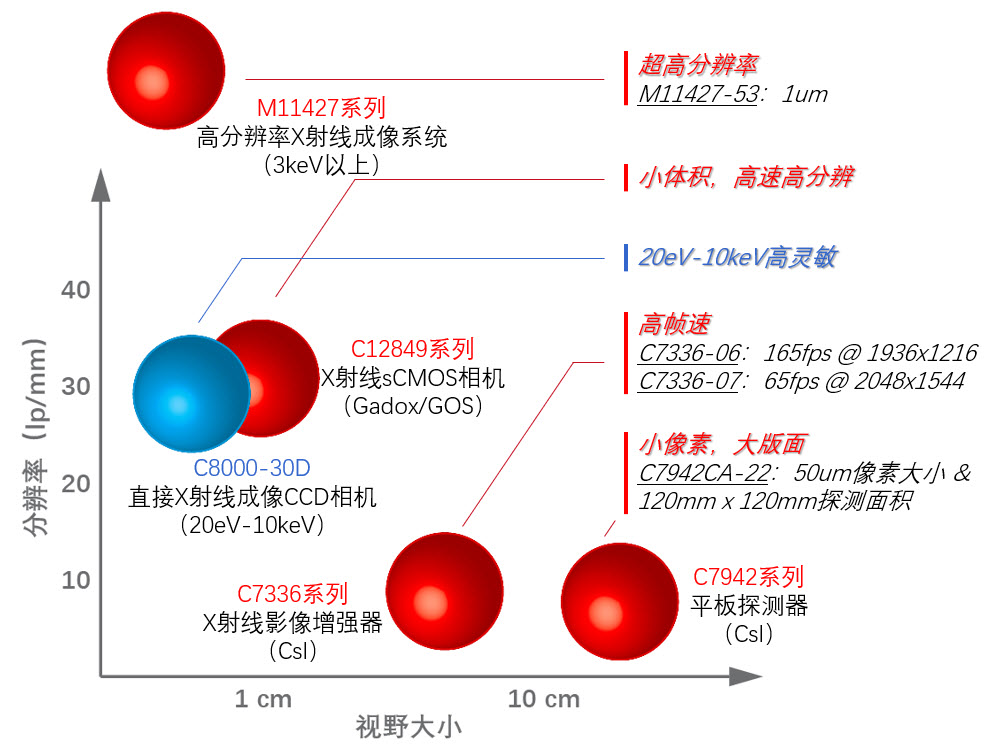

图2. 滨松面阵X射线相机产品系列一览。蓝色为直接探测型面阵相机;红色为闪烁体探测型面阵相机。

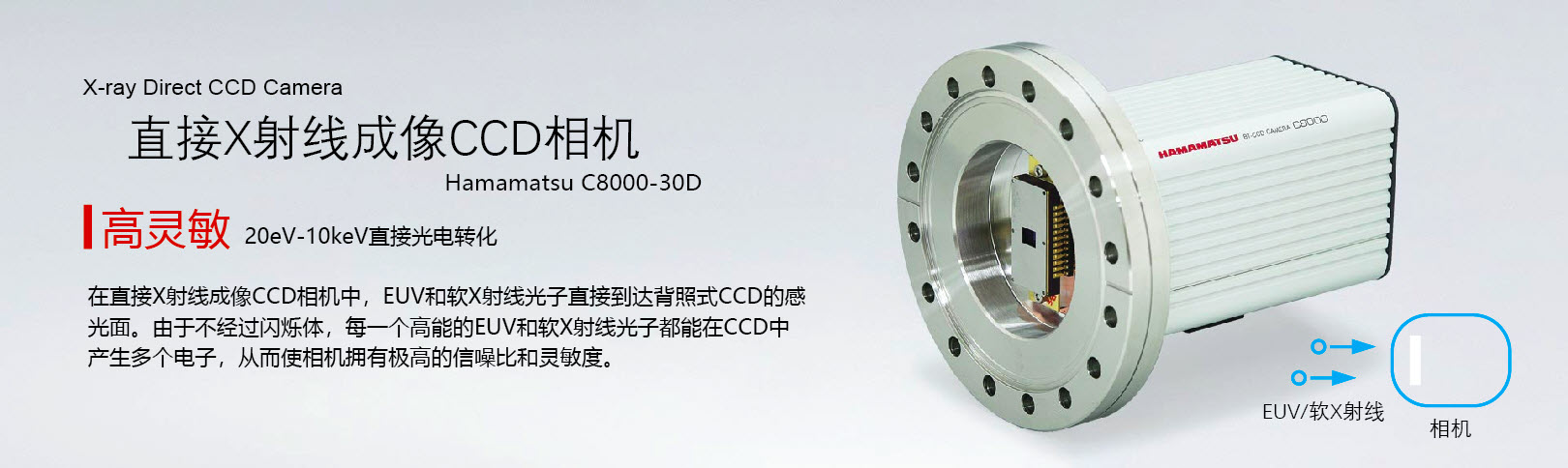

1.(直接探测型——背照式CCD)直接X射线成像CCD相机





产品详细资料。


将X射线线源发出的发散射线进行汇聚或者转化为平行X射线。推荐用于5-20keV X射线。


Publications

相关产品


Shinohara, Y., Seike, H., Kishimoto, H., Tamenori, Y., & Amemiya, Y. (2016). Distribution of sulfur in styrene-butadiene rubber studied with anomalous small-angle X-ray scattering at sulfur K-edge. Polymer, 105, 368–377.


C8000-30D

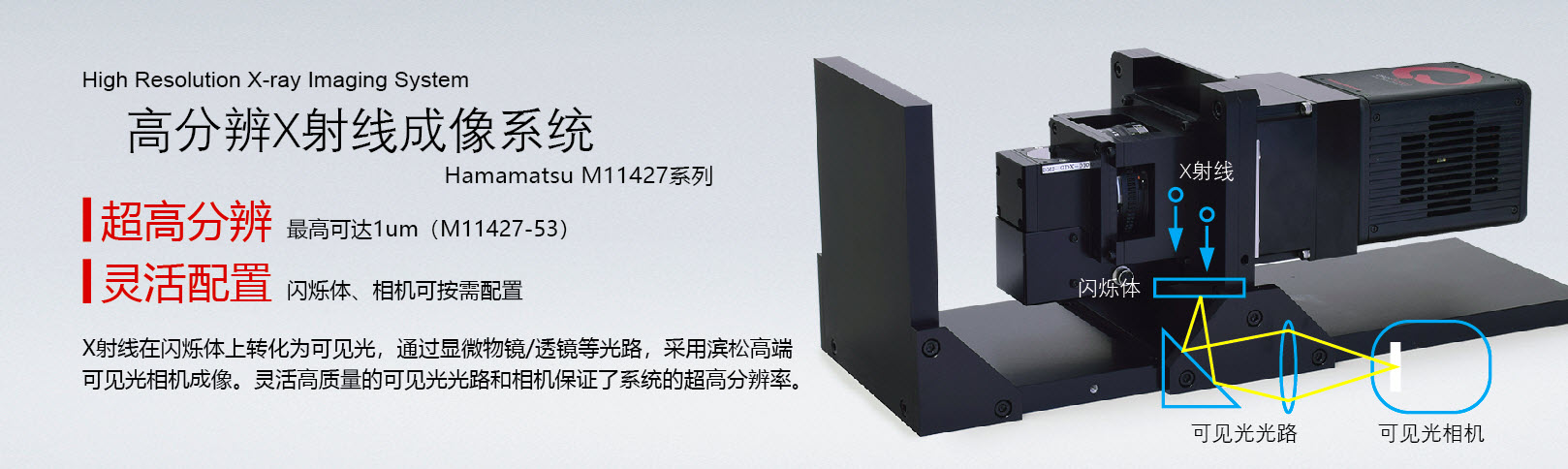

2. (闪烁体探测型——闪烁体+光路+可见光探测器)高分辨X射线成像系统





产品详细资料。


将X射线线源发出的发散射线进行汇聚或者转化为平行X射线。推荐用于5-20keV X射线。


sCMOS自2010年左右商业化以来,在科研成像领域对CCD已经实现了大规模地替代。本文主要介绍了sCMOS技术特点。


Publications

相关产品


Yi Q., Li G., Zhang J., Luo S., Fan D., Gao Z., Wang Y., Gao G., Jiang S., & Jiang X. (2015). Characteristics of Friedel pairs and diffraction contrast tomography with non-perpendicular rotation axis. Journal of Synchrotron Radiation, 22, 1062-1071.


M11427-42


Yi, L., Liu, Z., Li, Z., Qin, M., & Wang, K. (2019). Study of the optical properties of a square polycapillary slice. Optics Communications, 430, 139–142.


M11427-61


Zhang, S., Zhou, P., Pan, K., Liu, Z., & Li, Y. (2020). A SART algorithm for area integral model in desktop micro-CT system. Nuclear Instruments and Methods in Physics Research Section A: Accelerators, Spectrometers, Detectors and Associated Equipment, 955, 163288.


M11427-61

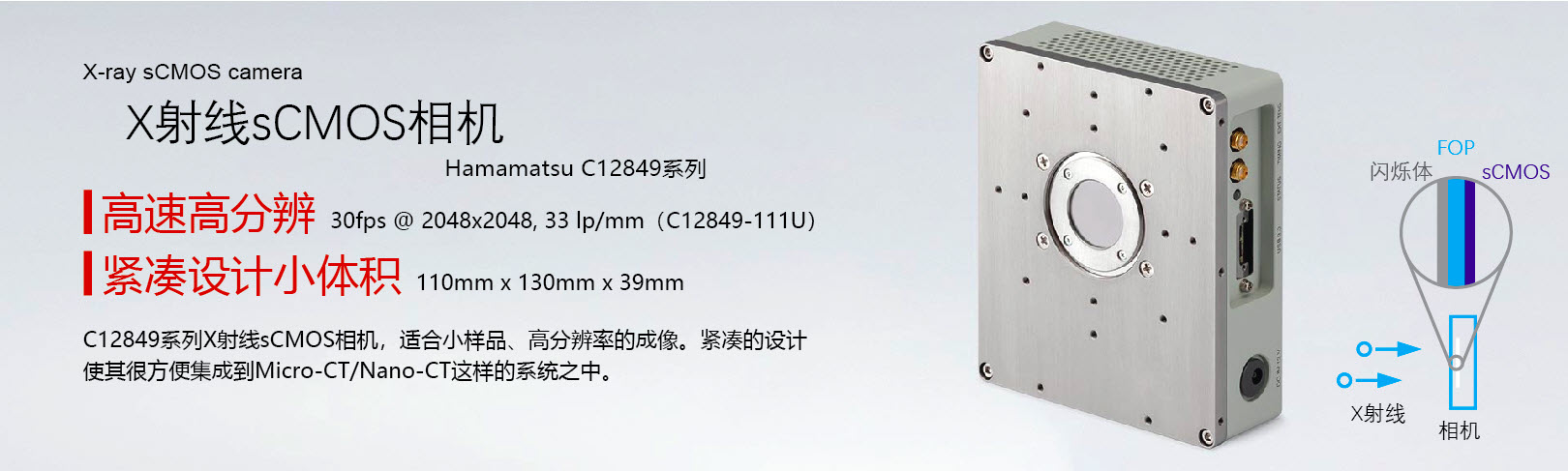

3. (闪烁体探测型——闪烁体+FOP+可见光探测器)X射线sCMOS相机





产品详细资料。


直接将闪烁体与CMOS感光面贴合时,会有较多的X射线穿过闪烁体轰击到CMOS上,从而影响整个探测器的寿命。如果中间通过Fiber optic plate(FOP)进行耦合,可见光能透过但X射线会被拦截——在几乎不损失图像质量的基础上能够大幅提升X射线相机的寿命。


Publications

相关产品


X-ray sCMOS camera with on-chip scintillator enables fast phase-contrast tomography


C12849-102U


Emanuel Larsson, Doğa Gürsoy, Francesco De Carlo, Erica Lilleodden, Malte Storm, Fabian Wilde, Kaixiong Hu, Martin Müller and Imke Greving. Nanoporous gold: a hierarchical and multiscale 3D test pattern for characterizing X-ray nano-tomography systems. JOURNAL OF SYNCHROTRON RADIATION, 26, 194-204


C12849


Uesugi, K., Hoshino, M., & Takeuchi, A. (2017). Introducing high efficiency image detector to X-ray imaging tomography. Journal of Physics: Conference Series, 849, 012051.


C12849


4. (闪烁体探测型)平板探测器





产品详细资料。


直接将闪烁体与CMOS感光面贴合时,会有较多的X射线穿过闪烁体轰击到CMOS上,从而影响整个探测器的寿命。如果中间通过Fiber optic plate(FOP)进行耦合,可见光能透过但X射线会被拦截——在几乎不损失图像质量的基础上能够大幅提升X射线相机的寿命。


本文将主要介绍牙科X射线成像的基础知识,以及如何认识牙科CBCT中最重要的元件之一平板探测器。

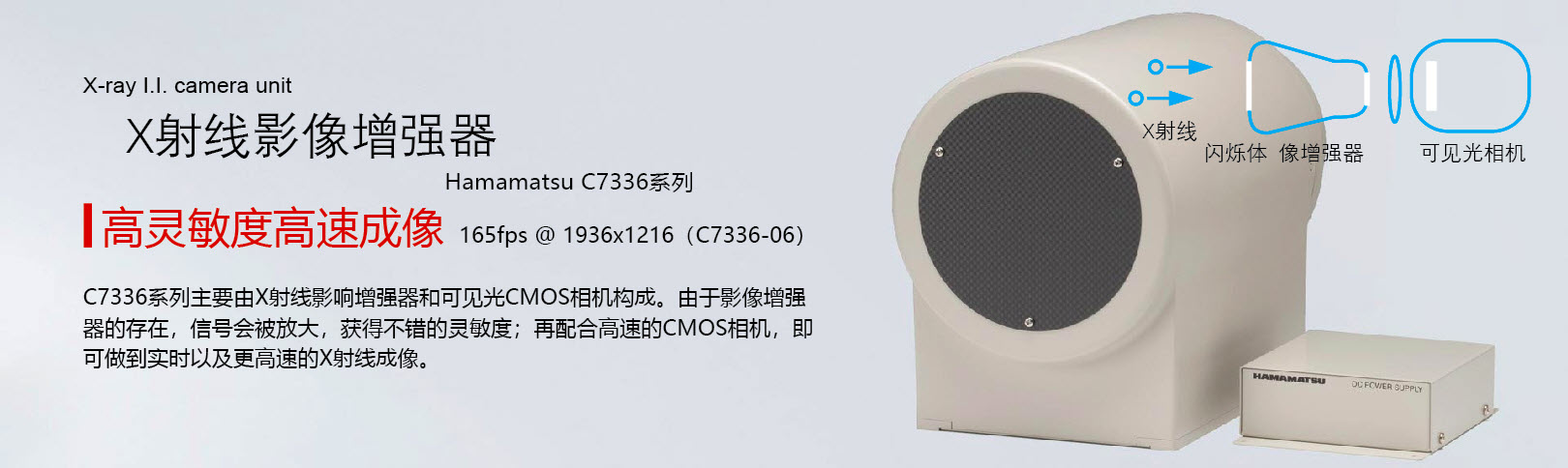

5. (闪烁体探测型——闪烁体+I.I.+可见光探测器)X射线影像增强器





产品详细资料。

Publications

相关产品


Hasegawa, T., Hanada, T., Yorozu, A., Ito, H., Masuda, S., Kawahara, M., … Hayakawa, K. (2014). Microfocus X-ray imaging of the internal geometry of brachytherapy seeds. Applied Radiation and Isotopes, 86, 13–20.



C7336


# 名词解释 & FAQ


(建设中,期待您的意见和建议。)
