多阳极光电倍增管（PMT）产品介绍

在线留言 马进发（ mjf@hamamatsu.com.cn），于杰
无标题文档


滨松目前的多阳极光电倍增管种类比较多，但是根据阳极的排布方式，我们可以分为线阵型和面阵型的多阳极光电倍增管。



我是一张图片

我是一张图片


线阵型光电倍增管


线阵型的多阳极光电倍增管，根据结构类型，可以分为多阳极裸管和多阳极模块，裸管是单独的光电倍增管，预留了高压接口和信号输出端口。而模块则是在裸管的基础上，增加了高压模块和放大器，客户只需要外部提供低压供电电源和控制电源，就可以驱动光电倍增管进行工作。



线阵型光电倍增管（裸管）的型号参数对比如下。



系列

通道数

通道面积

通道间隔

倍增级结构&级数

型号

峰值波长（nm）

暗电流

串扰

阳极均匀性

典型值

最大值

典型值

最大值

H9530

8

2.0*2.5

2.8

金属通道
&12

H9530-01

420

0.5

5

0.1

\

1:1.1

H9530-20

630

1

10

0.1

\

1:1.1

H10515B

16

0.8*16

1

金属通道
&10

H10515B-01

420

0.5

5

3

1:1.7

1:1.25

H10515B-04

420

0.5

5

3

1:1.7

1:1.25

H10515B-20

630

1

10

3

1:1.7

1:1.25

H10515B-100

400

0.2

2

3

1:1.7

1:1.25

H10515B-103

400

0.2

2

3

1：1.5

1：1.2

H10514B-200

400

0.2

2

3

1:1.5

1:1.2

H7260

32

0.8*7

1

金属通道
&10

H7260-01

420

0.5

5

3

1:1.7

1:1.25

H7260-04

420

0.5

5

3

1:1.7

1:1.25

H7260-20

630

1

10

3

1:1.7

1:1.25

H7260-100

400

0.2

2

3

1:1.5

1:1.2

H7260-103

400

0.2

2

3

1:1.5

1:1.2

H7260-200

400

0.2

2

3

1:1.5

1:1.2


线阵型光电倍增管（裸管）的波长响应情况


我是一张图片


线阵型光电倍增管（裸管）的通道对比情况


我是一张图片


线阵型光电倍增管（裸管）的增益对比情况。其中，裸管的增益可以通过加载的高压进行调节。



我是一张图片


线阵型光电倍增管（模块）的型号参数对比


系列

通道数

单个通道
面积

通道
间隔

型号

峰值波长
（nm）

暗电压（mV）

串扰（典
型值%）

阳极均匀性

偏置电压（最大值mV）

波纹噪声（典型值mV）

带宽

典型值

最大值

典型值

最大值

H11451

8

2.0*2.5

2.8

H11451-01

420

0.05

0.5

0.2

\

1:1.1

2

1

DC-1MHz

H11451-20

630

0.1

1

0.2

\

1:1.1

2

1

H11452

8

2.0*2.5

2.8

H11452-01

420

0.05

0.5

0.2

1：1.7

1:1.25

2

1

H11452-20

630

0.1

1

0.2

1：1.7

1:1.25

2

1

H11459

16

0.8*16

1

H11459-01

420

0.05

0.5

3

1:1.7

1:1.25

2

1

H11459-04

420

0.05

0.5

3

1:1.7

1:1.25

2

1

H11459-20

630

0.1

1

3

1:1.7

1:1.25

2

1

H11459-100

400

0.02

0.2

3

1:1.5

1:1.2

2

1

H11459-103

400

0.02

0.2

3

1:1.5

1:1.2

2

1

H11459-200

400

0.02

0.2

3

1:1.5

1:1.2

2

1

H12310

16

0.8*5

0.2

H12310-40

520

0.05

0.15

2

1:0.01

1:0.01

±2

1

H12310-42

660

0.1

0.3

2

1:0.01

1:0.01

±2

1

H12311

H12311-40

520

0.005

0.015

2

1：0.01

1:0.01

±2

1

H12311-42

660

0.01

0.03

2

1：0.01

1:0.01

±2

1

H11460

32

0.8*7

1

H11460-01

420

0.05

0.5

3

1:1.7

1:1.25

2

1

H11460-04

420

0.05

0.5

3

1:1.7

1:1.25

2

1

H11460-20

630

0.1

1

3

1:1.7

1:1.25

2

1

H11460-100

400

0.02

0.2

3

1:1.5

1:1.2

2

1

H11460-103

400

0.02

0.2

3

1:1.5

1:1.2

2

1

H11460-200

400

0.02

0.2

3

1:1.5

1:1.2

2

1


线阵型光电倍增管（模块）的波长响应对比情况


我是一张图片


线阵型光电倍增管（模块）的增益对比情况


我是一张图片

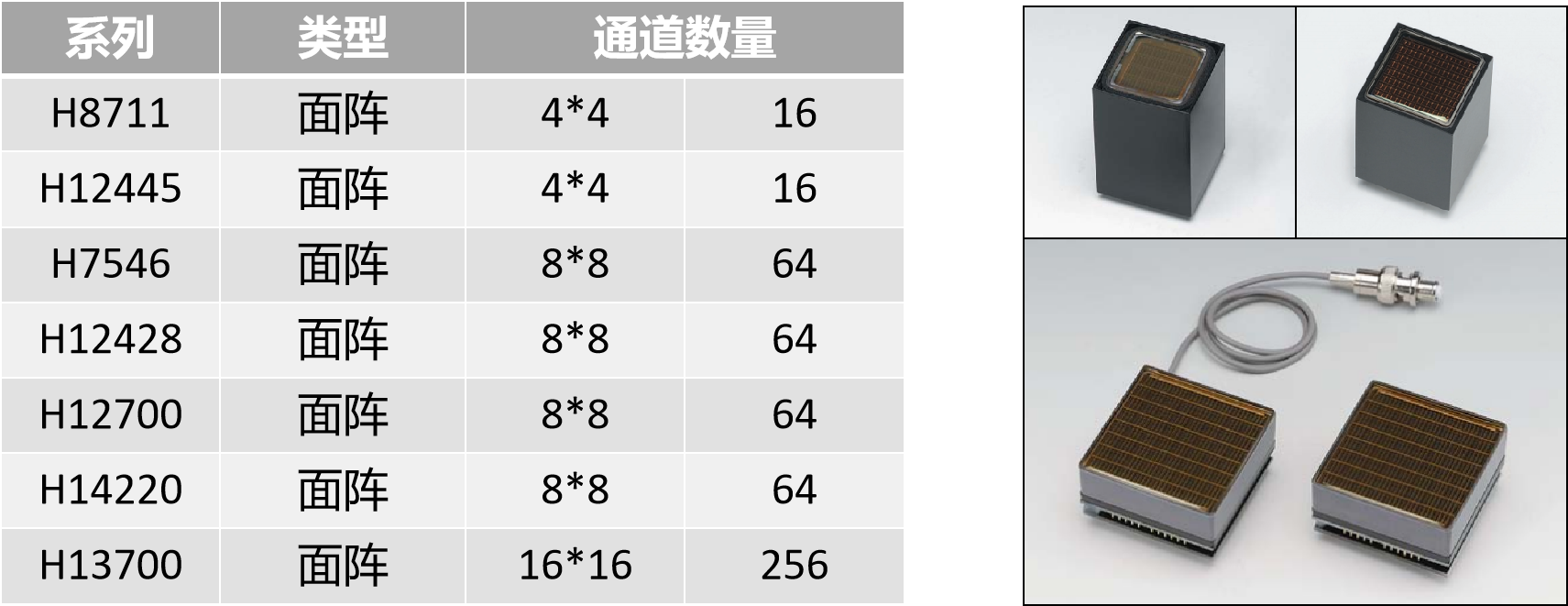

面阵型光电倍增管


目前面阵型的多阳极光电倍增管，只有光电倍增管裸管，没有模块化产品，客户需要单独使用高压电源驱动光电倍增管工作。


我是一张图片


面阵型光电倍增管（模块）的型号对比情况


系列

型号

峰值波长

增益

暗电流（nA）

上升时间（ns）

通道均匀性

典型值

最大值

典型值

最大值

H8711

H8711

420

3.5*10^6

0.8

4

0.83

1:2

1:3

H8711-100

400

2.0*10^6

1:2

1:3

H8711-200

400

2.0*10^6

1:2

1:3

H8711-300

420

2.5*10^6

1:2

1:3

H8711-20

530

0.5*10^6

1:2

1:3

H8711-10

420

8.8*10^5

0.4

2

1:2

1:3

H12445

H12445-100

400

1*10^6

0.4

4

0.52

1:2

1:3

H12445-103

400

1*10^6

1:2

1:3

H12445-200

400

1*10^6

1:2

1:3

H12445-203

400

1*10^6

1:2

1:3

H7546

H7546A/B

420

6.3*10^5

0.2

2

0.6

1:2

1:3

H7546A/B-100

400

5.2*10^5

1:2

1:3

H7546A/B-200

400

5.2*10^5

1:2

1:3

H7546A/B-300

420

5.2*10^5

1:2

1:3

H7546A/B-20

530

5.0*10^5

1:3

1:5

H12428

H12428-100

400

1*10^6

0.4

4

0.6

1:3

1:5

H12428-103

400

1*10^6

1:3

1:5

H12428-200

400

1*10^6

1:4

1:5

H12428-203

400

1*10^6

1:3

1:5

H12700

H12700A

380

1.5*10^6

6

50

0.52

1:2

1:3

H12701B

380

1.5*10^6

1:2

1:3

H12700A-03

380

1.5*10^6

1:2

1:3

H12701B-03

380

1.5*10^6

1:2

1:3

H12700A-10

380

0.6*10^6

1:2

1:3

H12701B-10

380

0.6*10^6

1:2

1:3

H14220

H14220A

420

1.5*10^6

12

60

0.52

1:2

1:3

H14220B

420

1.5*10^6

1:2

1:3

H13700

H13700

400

1.5*10^6

0.02

\

0.45

1:3

1:5

H13700-03

400

1.5*10^6

1:3

1:5

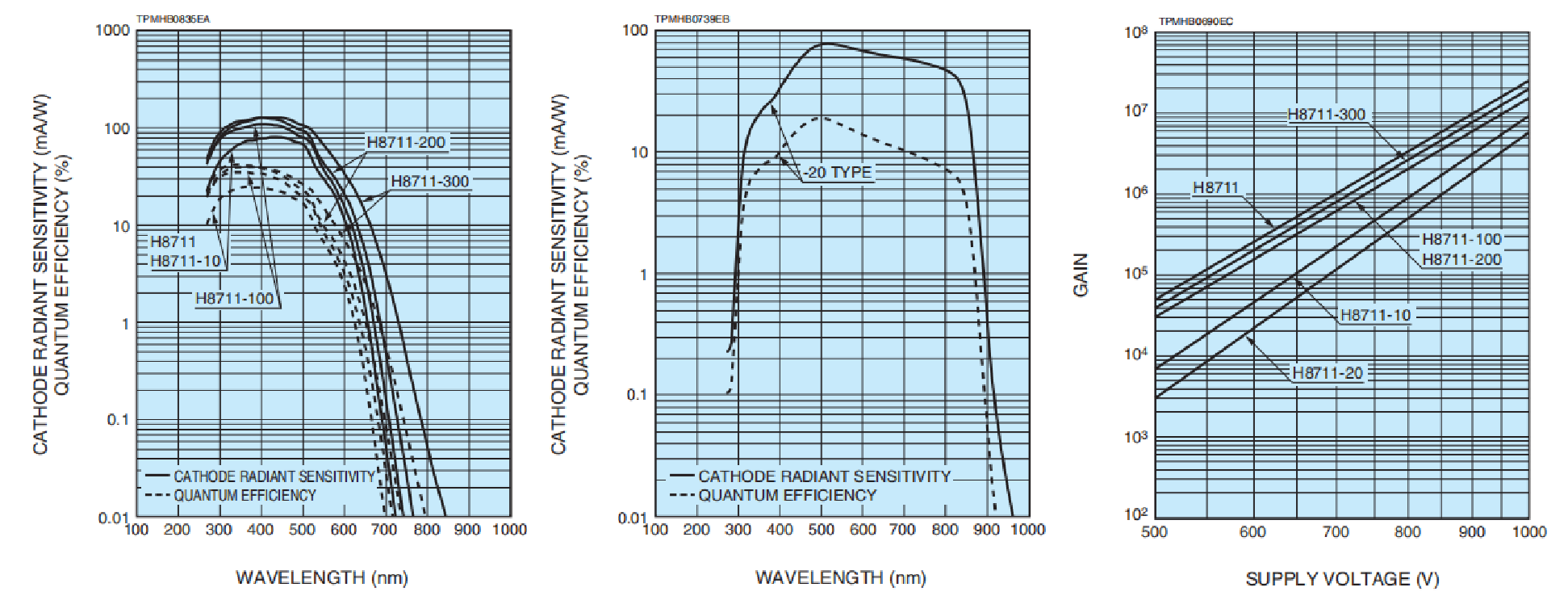

面阵型光电倍增管——H8711系列的波长响应与增益


我是一张图片


面阵型光电倍增管——H12445系列的波长响应与增益


我是一张图片


面阵型光电倍增管——H7546A/B系列的波长响应与增益


我是一张图片


面阵型光电倍增管——H12428系列的波长响应与增益


我是一张图片


面阵型光电倍增管——H12700/14220系列的波长响应与增益


我是一张图片

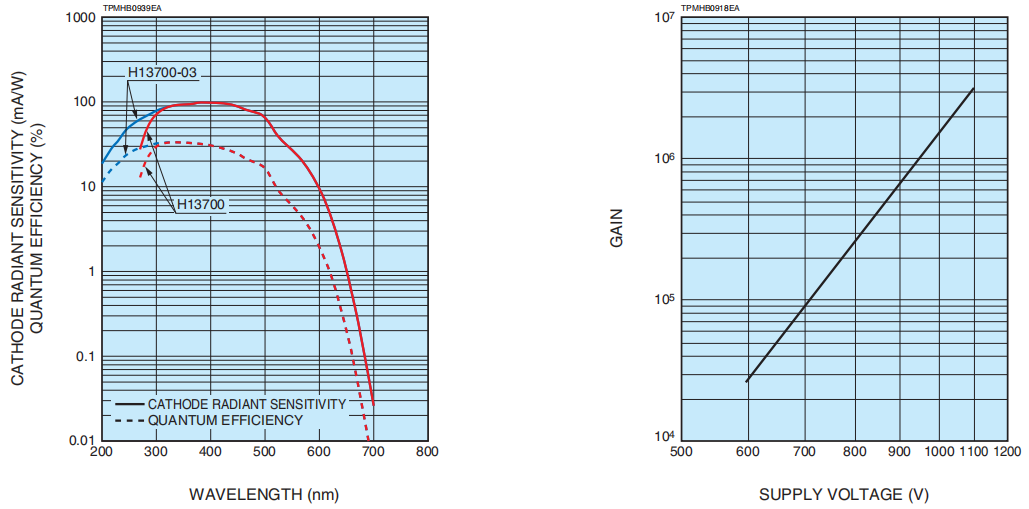

面阵型光电倍增管——H13700系列的波长响应与增益



相关资料



多阳极光电倍增管原理与特性参数

本网页详细介绍了介绍多阳极光电倍增管的工作原理和特性参数。
