电子倍增器的使用方法和探测粒子的极性有关，也和探测器的种类有关，所以在使用时需要根据不同的产品型号和探测粒子的极性来设置合适的电压大小和极性，如果电压设置异常或者是极性错误，可能会导致探测器没有信号输出，严重的情况下可能会导致电子倍增器的损坏，所以需要格外注意！

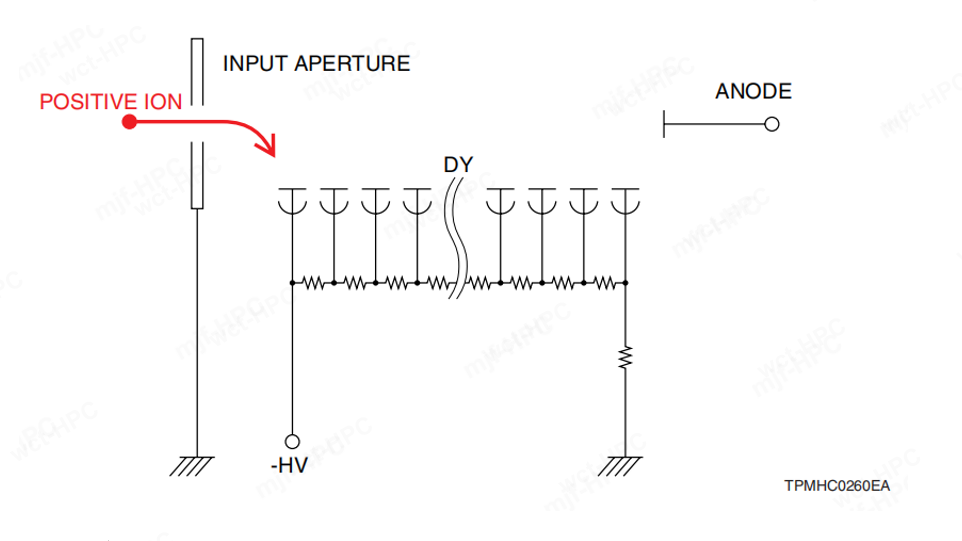

# (1) 正离子模式

如下图所示，在使用时输入口和最后一个倍增极需要接地，第一倍增极需要提供负高电压。

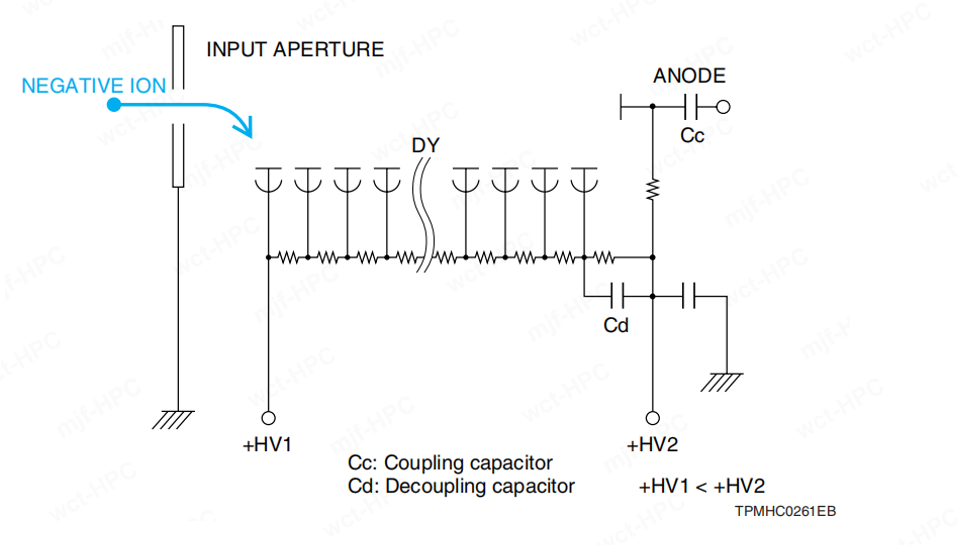

# （2）负离子模式

如下图所示，在使用时输入口接地，正高电压（+HV1）提供给第一个倍增极用于吸引负离子，正高电压（+HV2）提供给最后一个倍增极。+HV1和+HV2之间产生电位差。最后一个倍增极通过电阻连接到阳极，并且耦合电容连接到阳极以防止正高压输入到外部连接的测量设备，在这种模式下我们只能测量交流信号，无法测量直流信号。

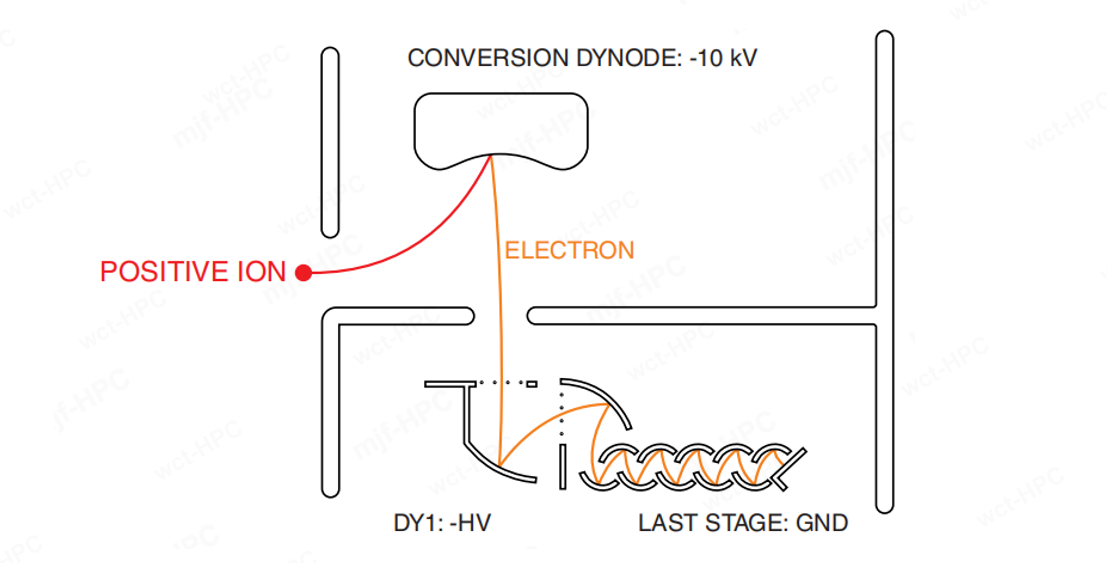

# （3）双模检测型正离子模式

在使用双模检测型电子倍增器时，如果是测量正离子，需要给转换打拿级提供一个负高电压（约-10 kV），另一个负高电压作用到第一倍增极，最后一个倍增极接地。正离子通过转换打拿级转换成电子，然后进行后续的倍增。

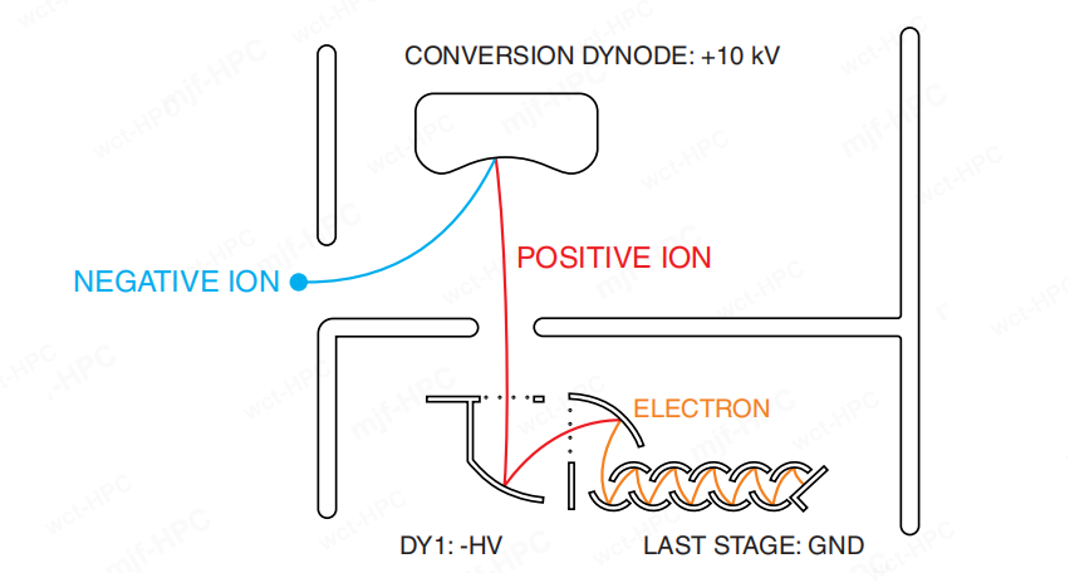

# （4）双模检测器负离子模式

在使用双模检测型电子倍增器时，如果是测量负离子，需要给转换打拿级提供一个正高电压（约+10 kV），负高电压作用到第一倍增极，并且最后一倍增极接地。负离子通过转换倍增极转换成正离子，然后正离子通过第一倍增极转换成电子。

# （5）法拉第杯

滨松还提供配备法拉第杯功能的电子倍增器。法拉第杯和电子倍增器功能不同，所以不能同时使用。如果在使用法拉第杯时向电子倍增部分提供高电压，则进入的离子将其轨迹朝向电子倍增部分移动，不能通过法拉第杯输出信号！

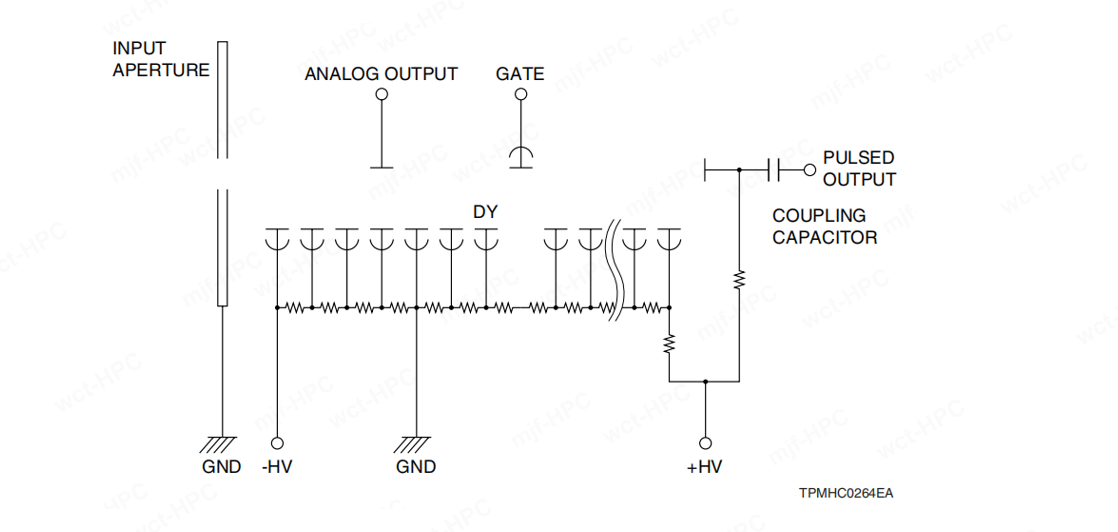

# （6）双模检测型

双模检测型的电子倍增器可以输出模拟信号和脉冲信号。如下图所示，模拟信号在电子倍增器部分的中间级输出，脉冲信号则在最后输出。

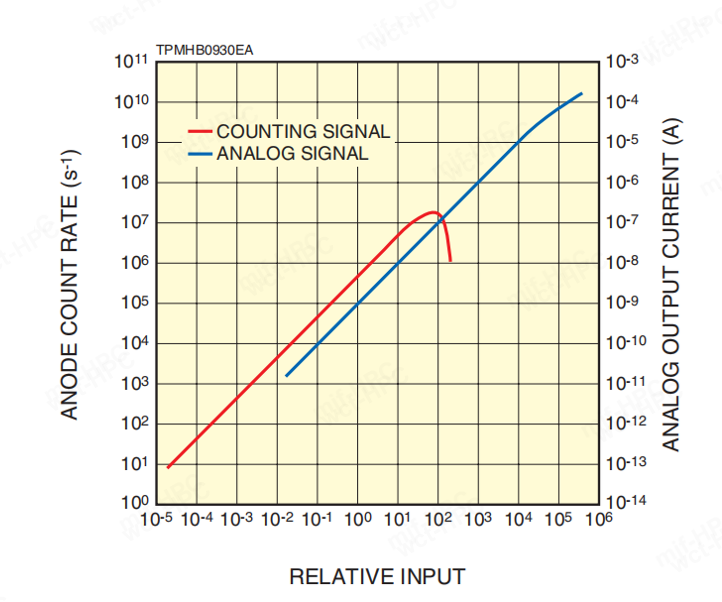

当入射离子的量非常小时，提供高增益的脉冲部分可用于计数输出。当离子量较大时，采用低增益的模拟部分进行测量。这可以防止检测器饱和，可以测量从少量到大量的离子。从下图可以看出，可以获得9个数量级的宽动态范围。
