目前滨松的光电倍增管模块中，只有个别的产品是带热电制冷模块，通过外部的制冷可以降低光电倍增管的热电子噪声，常见的型号有H7422和H7421系列，但是目前这两个型号产品已经停产，取代的型号是H16721和H16722系列。

在购买时，一般我们推荐光电倍增管模块和散热模块一起购买，在出厂时我们会将两个组装在一起提供给客户，如果是后期加装散热或者更换光电倍增管模块，需要客户自己动手安装，在安装时，请参考下面的安装操作手册。

操作说明

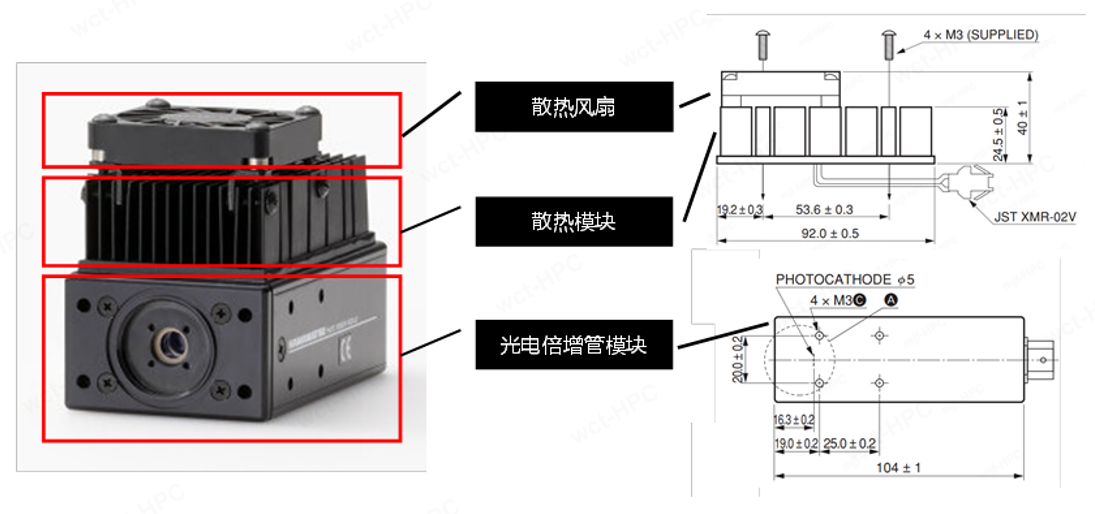

# 1. 配件清单

# 2. 涂覆导热膏

为了更好的将光电倍增管的热量传导到散热器，需要在光电倍增管模块和散热器之间涂覆热传导油脂，需要将附带的导热膏均匀的涂覆在光电倍增管模块上方，如图所示，请注意，不要涂覆太厚的导热膏，可能会导致散热效果的下降，同时请注意不要将导热膏涂覆到螺丝孔中。

# 3. 安装散热模块

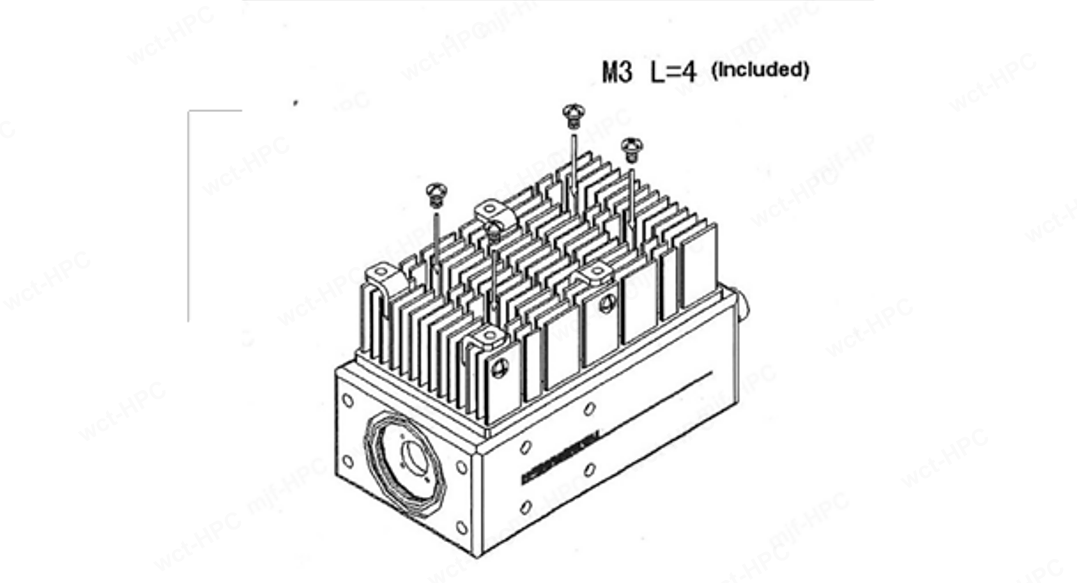

将散热模块按照规定的方向放置在光电倍增管模块上，并通过附带的螺丝进行拧紧固定，如图所示，请注意，不要用大力拧紧螺丝，防止螺丝出现滑丝的情况。

# 4. 安装风扇

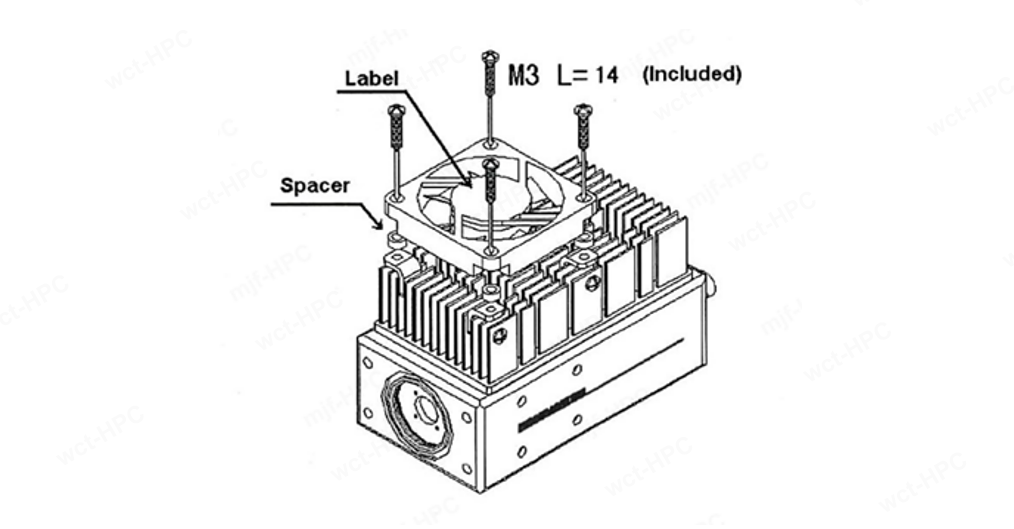

将风扇按照如图所示的方向安装在散热器上，同时需要在螺丝处安装垫圈，并通过附带的螺丝进行拧紧固定，如图所示，请注意，不要用大力拧紧螺丝，防止螺丝出现滑丝的情况，同时注意风扇的安装方向。

# 5. 连接线缆

安装完成后，就可以连接相关的供电线缆，进行使用，在链接线缆时，请注意线缆的接口方向，不要连接错误。
