​空间光调制器LCOS-SLM消光比的测试方法

消光比虽然不是滨松出厂的标准测试参数,但是通过消光比我们可以间接的得到SLM相位性能水平(相位调制准确度,SLM表面平整度)如何,此外由于消光比测试的光路比较简单,也方便客户长时间观察SLM性能变化,进行故障排除等工作。下面我们将介绍滨松标准的测量消光比的方法。 测量消光比的光路如图所示:


以测量x10468-01为例。起偏器和检偏器使用USP-25.4C0.4-38 (https://www.global-optosigma.com/en_us/Catalogs/gno/?from=page&pnoname=USP&ccode=W3039&dcode=&gnoname=USP-25.4C0.4-38) 工作波长是400-700nm。半反半透镜(half mirror)使用是PSCH-60C10-10W-550 (https://www.global-optosigma.com/jp/Catalogs/gno/?from=page&pnoname=PSCH&ccode=W3019&dcode=&gnoname=PSCH-30C05-10W-550) 起偏器检偏器与半反半透镜使用类似性能的即可。

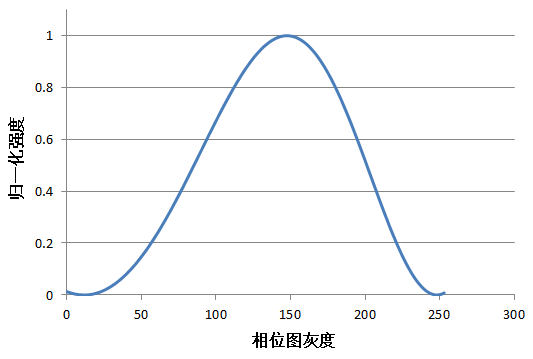

激光器发出的激光首先经过透镜组进行扩束,再经过一个光阑,保证入射到SLM上的光斑直径为10mm。然后光不任何波片,直接入射到偏振偏振角度45度摆放的起偏器上(迎着光前进方向观察,相对于y顺时针旋转45度)。然后放置SLM,让入射光原路返回,从而保证入射光是垂直入射到SLM上。再放置半反半透镜,让经过SLM反射的光经过半反半透镜反射以后,与入射的光方向垂直,从而保证光在半反半透镜上是45度入射。然后放置检偏器,旋转检偏器角度,让其偏振角度为-45度 (迎着光前进方向观察,相对于y逆时针旋转45度)。然后测量光强随着施加相位的变化。得到的曲线大概如下图:


消光比计算是最小的强度比上最大的强度。
