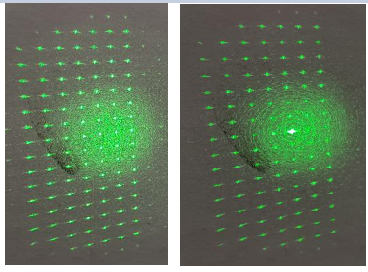

而如果图像分辨率分辨率足够大，那么衍射图像中的点阵效应就不太明显。 这是因为经过SLM调制相位之后，最终是在透镜后焦面尺寸为L*L的方形区域内生成对应目标图像的点阵，其中L=镜头焦距*激光波长/SLM像素大小。注意比如目标图像是128*128分辨率图像，而比如上图中HPK区域长度是64像素，那么在透镜后焦面，HPK对应的长度就为64/128*L；
因而点和点之间的最近距离可用L/目标图像的分辨率得到。所以在目标图像分辨率低的时候，点和点之间的距离比较大，可以看清楚。但是当目标图像分辨率高的时候，点和点之间距离小，就区分不出来了。
例如我们使用x13138的SLM，SLM像素大小是12.5um，透镜焦距是125mm，激光器波长是800nm，则最大加工尺寸是8mm，因而如果HPK目标图像分辨率是128*128的话，则点与点之间最近距离是8mm/128=62.5um，远大于每个亮点的本身大小，所以看到点阵。而如果HPK目标分辨率是1024*1024的话，则点与点之间最近距离是8um/1024=7.8125um，小于每个点的大小，因而无法看出来是点阵，而是连在一起。
所以如果是点阵的话，可以选用分辨率比较小的目标头像即可。而如果目标是生成类似于各种平顶光的话，则需要尽可能选择大分辨率的目标图像。
从图像比例来说，因为经过SLM调制之后，生成的衍射图像最大范围是一个正方形，所以目标图像最好也使用正方形的比例，这样计算之后不会变形。
|
