ORCA-FusionBT装机手册（适用型号 C15440-20UP）
|
将电源适配器连接电源线，适配器端接相机DC IN接口，电源线插头接供电插座。
|
|
注意！禁止CoaXPress和USB3.0同时连接！
|
|

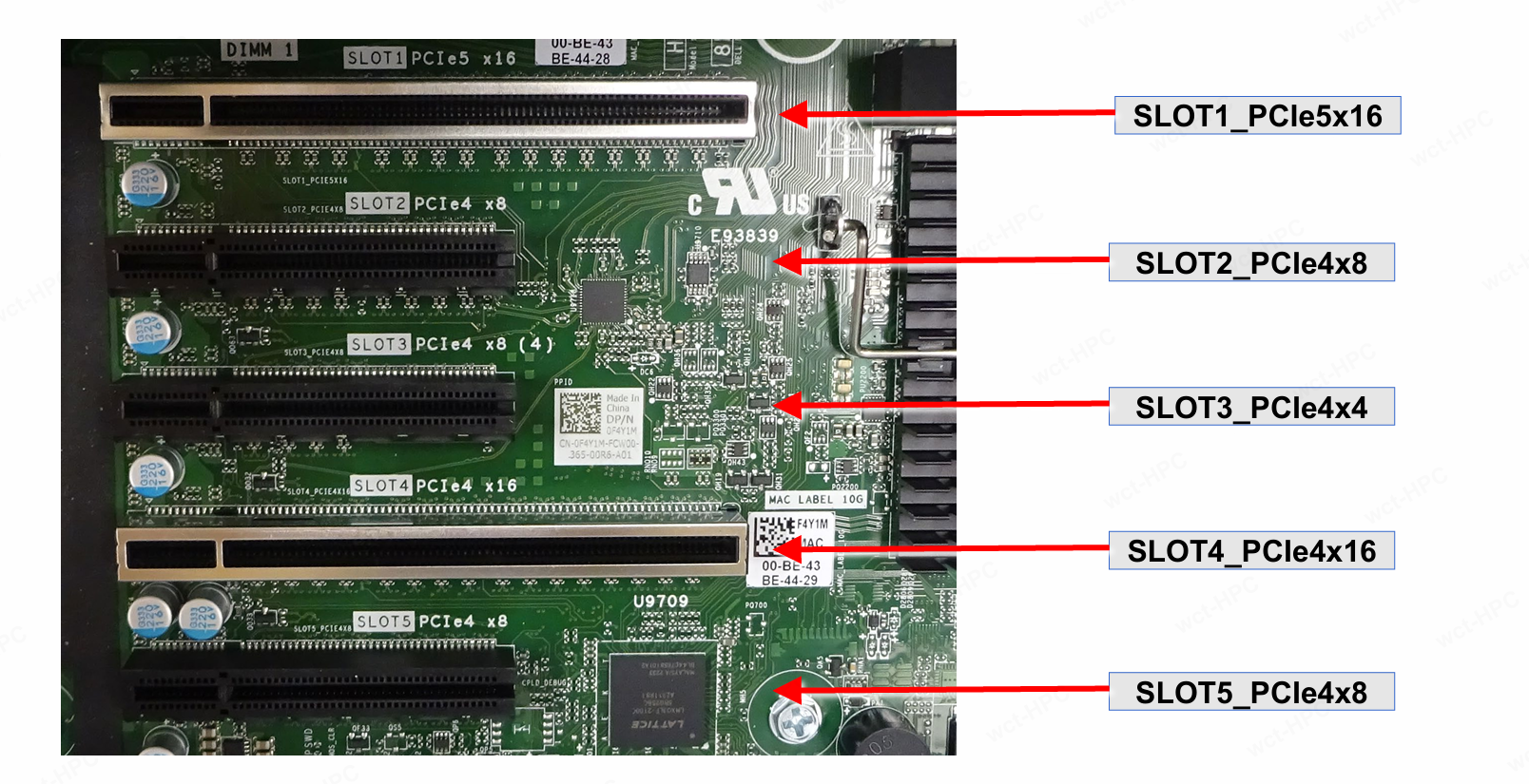

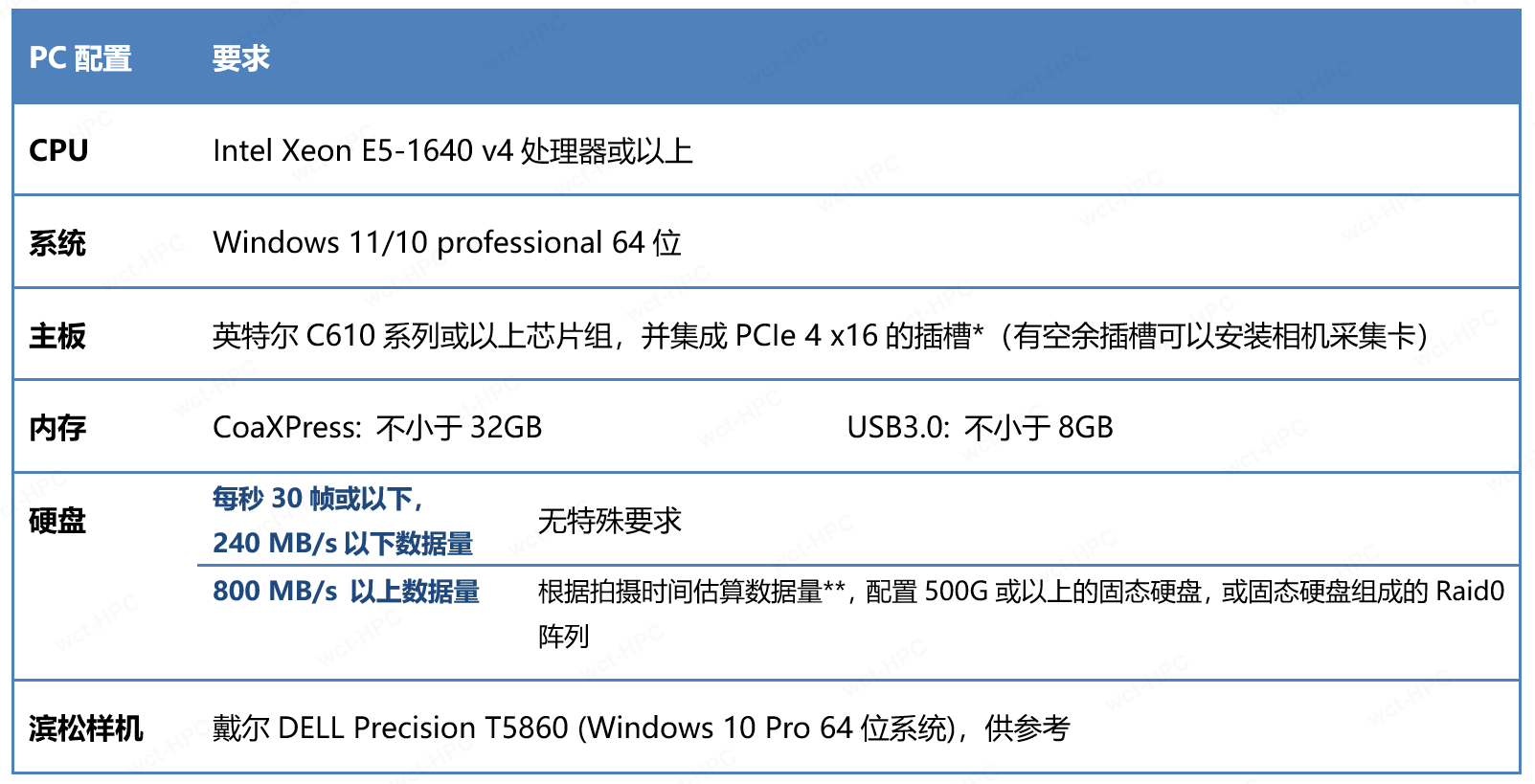

首先打开计算机主机的盖板，找到主板上PCIe x16插槽的位置，将采集卡装入插槽，如下图所示。
|
|
插紧后确认采集卡在卡槽处卡紧。关闭采集卡卡扣后（不同计算机结构可能不同），在机身背面（连接鼠标键盘显示器等设备的接口面）可以看到CoaXPress采集卡的2个接口，标记为CXP1, CXP2. 要确保CoaXPress采集卡上的CXP1和相机机身上的CoaXPress 1对应，CoaXPress采集卡上的CXP2和相机机身上的CoaXPress 2对应，不能接反，所以提供了2根不同颜色的CoaXPress数据线，用以区分1/2接口。
|
|
将数据线按照一定的颜色顺序依次接到采集卡的接口上（对准开口插入，顺时针拧紧）。
|
|
相机端按照相同的颜色顺序依次插紧（CPX1接1，CPX2接2）。便可打开相机电源了，相机电源指示灯长亮后再打开软件，相机方可被软件识别。
|
|
2.2 USB3.0连接方式（不可与CoaXPress同时使用！）
|
|
一般情况下，有必要使用水冷的情况有以下两种：
① 成像系统需要排除一切微小的机械振动 一些精密的成像系统，比如搭载膜片钳的电生理成像系统和胚胎显微注射系统，任何微小的震动都会带来实验操作的误差和不稳定性。 因此，使用风扇致冷的相机则不可避免地会引入震动。使用水冷后情况大大改善。
② 成像需要长时间的曝光 sCMOS相机高速的成像能力一直是其近几年声名大噪的原因。很多情况下使用sCMOS相机的曝光时间都会小于1s。 这时成像的噪声主要来自于芯片电路的读出噪声，暗电流可以忽略。所以只有长时间曝光的实验才需要水冷的方式进行致冷。
|
|
a. 使用水冷模式前，请将水冷保护垫盖在相机侧面。
|
|
b. 视实际情况选择将相机安装到使用环境中（如显微镜上）和连接水冷管的顺序。连接水冷管前请确认水冷机和相机均处于关闭状态，操作时请小心防止水泼溅到相机上。将相机放置在平稳的操作台上，将水冷管插入相机上的水冷管接头上，并确认连接紧密，水冷管已经推到底。
|
|
c. 参考水冷机说明书，将水冷管另一端连接到水冷机上，打开水冷系统，确认水循环正常并且无漏水。
d. 确认水流状态，打开相机电源及其它相关设备，保持流速大于0.45L/min. 确认相机状态指示灯正常。
e. 将相机设置为水冷模式（关掉风扇）。
在相机驱动（dcam-api）的安装文件中，点击Setup.exe. 在DCAM-API Setup界面
点击"Tools". 然后点击"DCAM configurator".
|
|
点击"Hareware",在Cooler Type下选择Water. 重启相机。即可正常使用相机。
|
|
f. 使用完毕后，关掉相机及水冷机，以及一切相关仪器。确保循环水已经停止，断开水冷机与水冷管的连接。
g. 向一个水冷管内充气，直至另一个水冷管没有水流出为止，排空相机水冷系统中的水。
h. 将相机从使用环境中（如显微镜）拆下，放置在平稳的操作台上，拧上镜头盖（如果在操作环境中可以方便的拆下水冷管，则可以不将相机拆下）。将水冷管调整方向朝下，准备吸水纸/布，按下水冷管接头上的密封圈，取下水冷管。请小心操作，防止水溅入相机内。
|
|
i. 如果需要长时间储存，请将水排空，待仪器干燥后方可储存。
|
|
针对以上内容，如您有任何问题，欢迎联系我们
|
|
|
