【FAQ】科研相机

【FAQ】相机

常见问题

Q1:qCMOS做光子计数的话,是每个像素最多可以探测200个光子吗?但是满阱容量到7000个电子,是200个光子以上的就饱和了吗?


Q2:请问ORCA-Fusion等相机在HCimageLive软件上可以设置相机的制冷温度吗?


Q3:新换的电脑为win10系统,用Camera Link连接,装了驱动以后识别不到相机,是不是数据采集卡也要下载一个驱动?


Q4:Lightning相机和Quest的相机的cxp卡是相同型号的吗?


Q5:ORCA-Flash4.0相机C-mount到芯片的距离是多少?


Q6:Quest相机的快门方式?


Q7:Flash4.0相机的风扇是用程序控制还是机械开关?


Q8:滨松相机C11440-22CU如何设置相机的工作模式,是选择global 或者rolling shutter模式?


Q9:是否有labview语言写的控制程序demo?


Q10:全局曝光就是global exposure模式?


Q11:有没有中文版的软件操作说明


Q12:请问强度的计算方法有英文文档吗?


Q13:滨松InGaAs面阵相机,在拍图的时候想在采集软件上对图像做一些预处理,包括图像左右翻转,绕中心转动指定角度以及减掉背景值,这在操作软件上可以实现吗? NEW


Q14:ORCA-Quest 的最小行列数是多少? NEW


Q15:相机型号为C11090-22B,这款相机能否通过matlab控制? NEW


Q16:没有专业学过信号系统相关的知识,请问下如下的相机时序图该怎样分析呢? NEW


Q17: 请问如果用水机给相机水冷的话,相机端要怎么设置?怎么看相机的温度? NEW


Q18:软件界面没看到有温度,怎么回事?如图 NEW


Q19:关于HCImageLive软件,图片的存储格式,有TXT或者csv格式吗? NEW

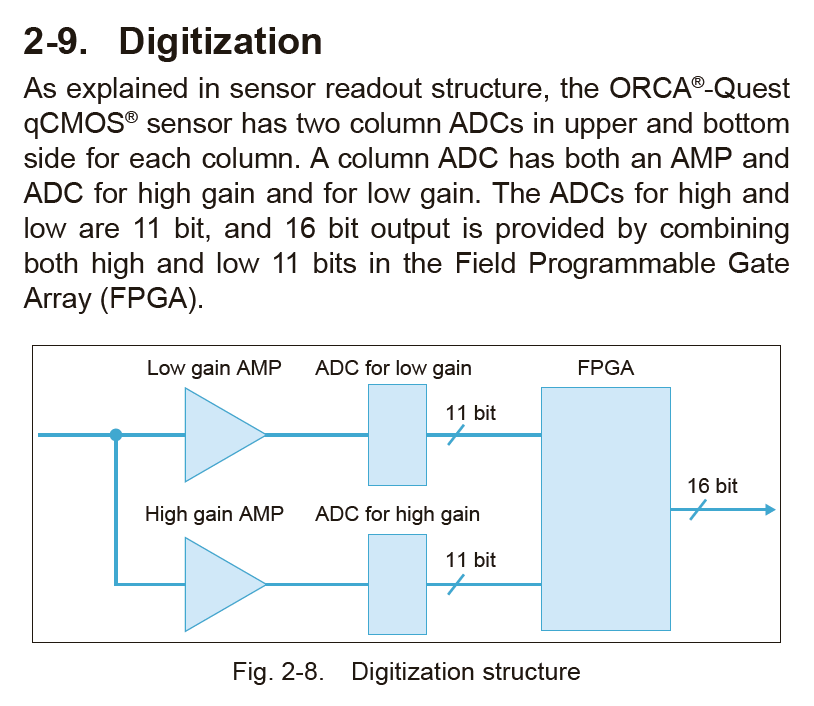

Q1: qCMOS做光子计数的话,是每个像素最多可以探测200个光子吗?但是满阱容量到7000个电子,是200个光子以上的就饱和了吗?


Photon number resolving模式仅使用低增益的 AMP。所以满阱容量限制在200e-。

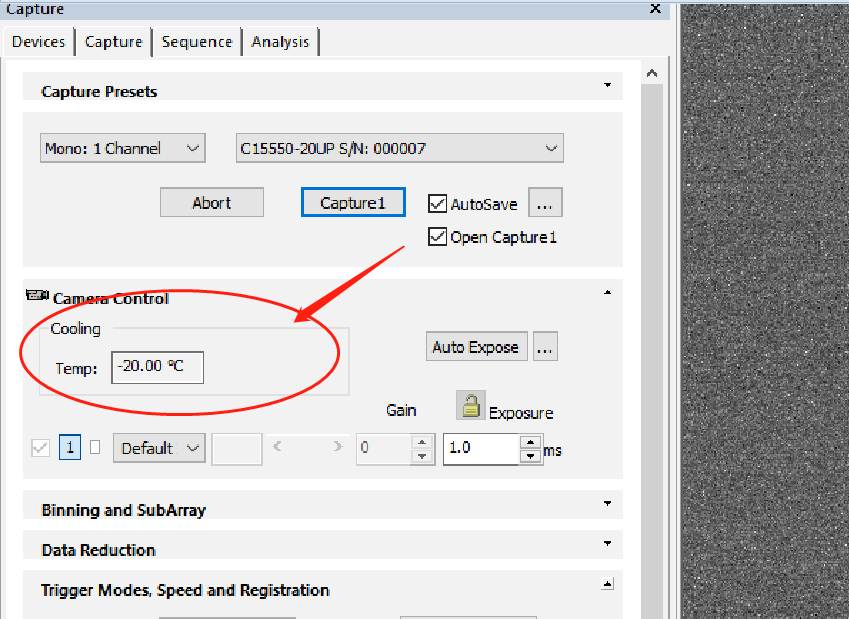

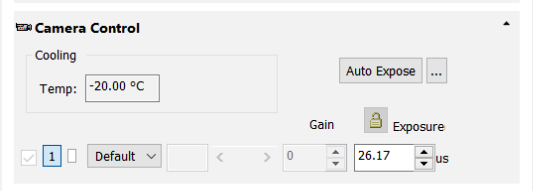

Q2:请问ORCA-Fusion等相机在HCimageLive软件上可以设置相机的制冷温度吗?


不能设置,相机是默认制冷到最低值。下图位置可以看到当前的制冷温度。



Q3.新换的电脑为win10系统,用cameralink连接,装了驱动以后识别不到相机,是不是数据采集卡也要下载一个驱动?


卡没有驱动,驱动就是dcam-api,这种情况请检查dcam-api的版本。


Q4:Lightning相机和Quest的相机的cxp卡是相同型号的吗?

是的,可以通用。


Q5.ORCA-Flash4.0相机C-mount到芯片的距离是多少?


物理距离是17.86mm,光学距离是17.53mm。

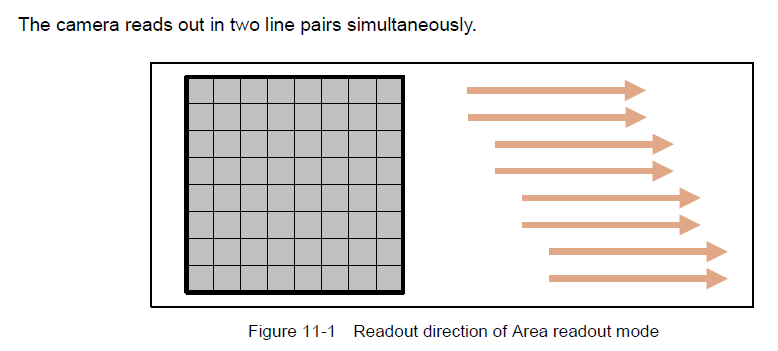

Q6. Quest相机的快门方式?


卷帘快门Rolling shutter,每两行同时曝光。

Q7. Flash4.0相机的风扇是用程序控制还是机械开关?


在软件里设置,DCAM-API安装包里tools-DCAM configurator-hardware-cooling,注意在关掉风扇之前请务必检查水冷已正确安装并正常工作。


Q8.滨松相机C11440-22CU如何设置相机的工作模式,是选择global 或者rolling shutter模式?


C11440-22CU只有rolling shutter模式。


Q9.是否有labview语言写的控制程序demo?


LabVIEW开发包及例程从以下网址下载:
https://dcam-api.com/hamamatsu-software/

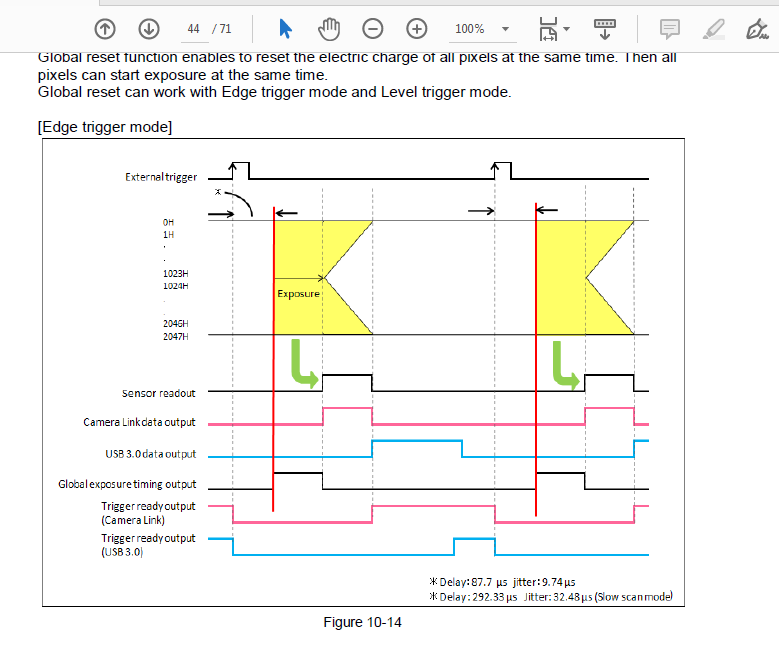

Q10.全局曝光就是global exposure模式吧?


Global exposure timing output是所有像素同事曝光时相机给出的外触发信号,详见说明书instruction manual v1.5第41页(附链接)。

Global reset是相机所有像素同时开始曝光,但是结束时间不一样的一种曝光模式,和Global shutter是不一样的,Global reset也是rolling shutter的一种模式。



Q11:有没有中文版的软件操作说明?


下载地址及安装使用说明:
http://share.hamamatsu.com.cn/specialDetail/255.html

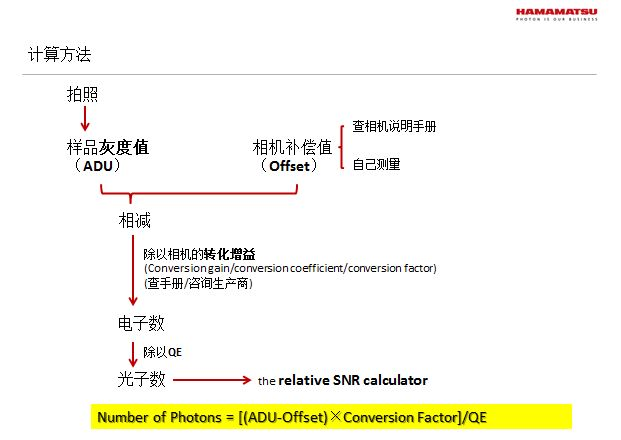

Q12:强度的计算方法有英文文档吗?

以下为相关文档资料,在说明书中,没有单独介绍。
http://share.hamamatsu.com.cn/document/search.html?keyword=C11440%20instruction%20manual&CategoryID=

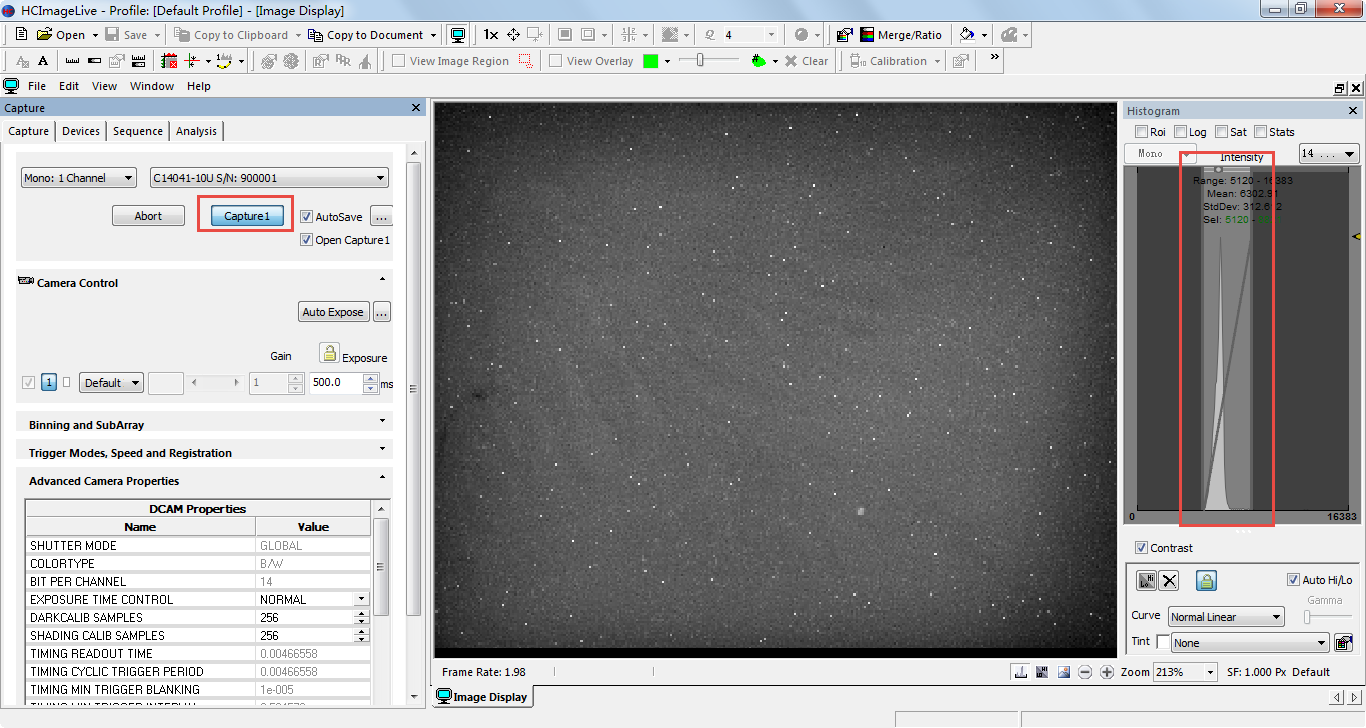

Q13: 滨松InGaAs面阵相机,在拍图的时候想在采集软件上对图像做一些预处理,包括图像左右翻转,绕中心转动指定角度以及减掉背景值,这在操作软件上可以实现吗?

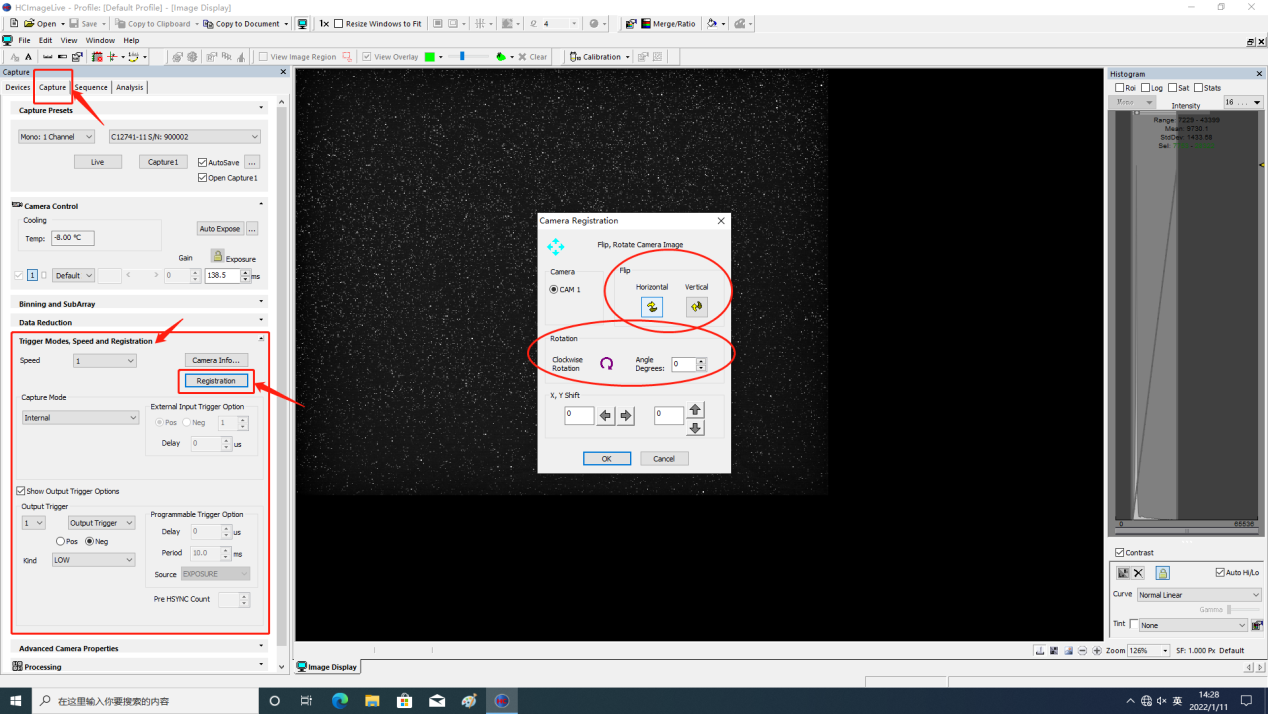

我们的操作软件是可以实现的。在软件Capture pane下面,trigger mode, speed and registration这里,点registration, 弹出来的窗口设置旋转和翻转。



背景扣除按照以下步骤,设置好需要的曝光时间,盖上相机盖子,点击Capture。

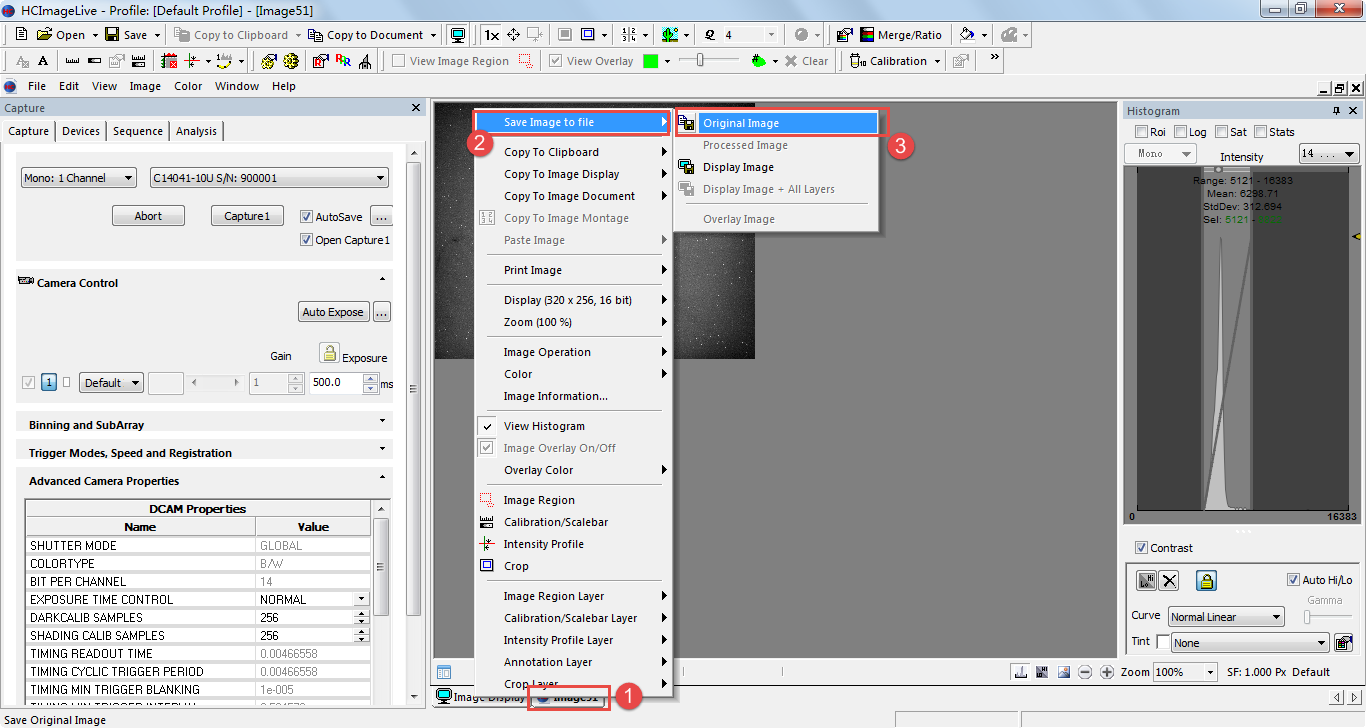

右键单击拍摄的图片,选择Save Image to File- Original Image, 将背景图片保存。

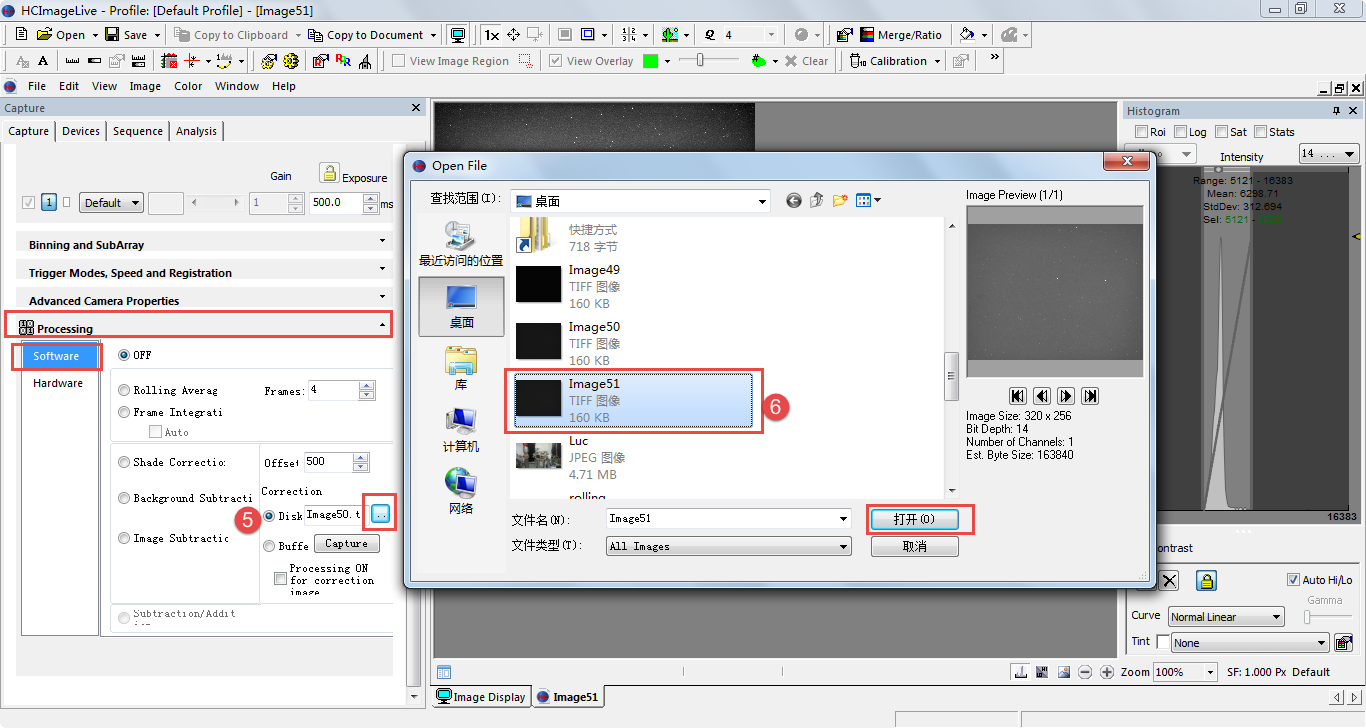

在Capture pane-Processing-Software下,选中Disk;点击Disk后的按钮,选择刚才保存的背景图像,打开。

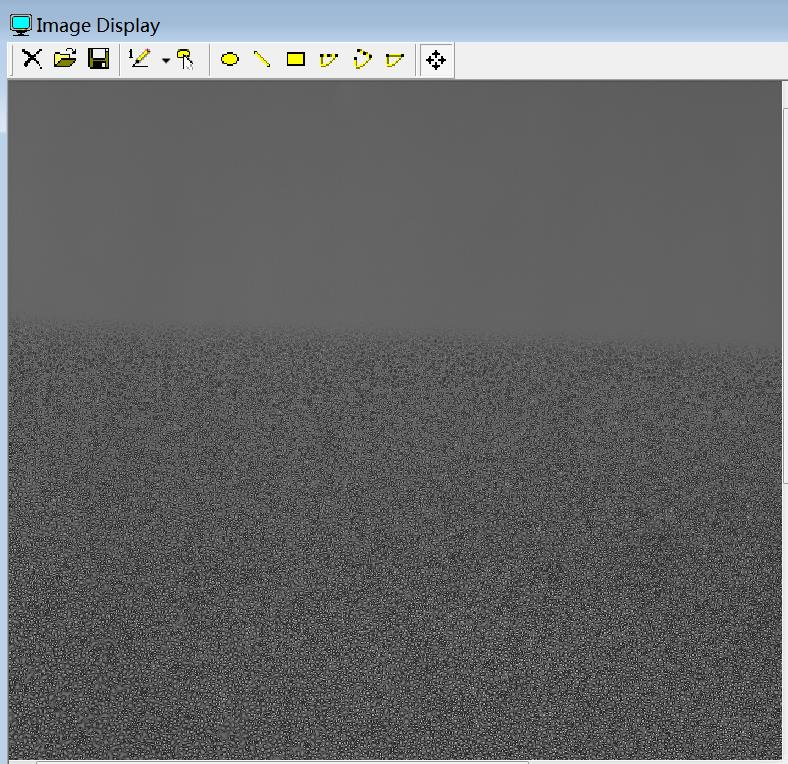

选中Background Subtraction,可以看到模式噪声已被消除。

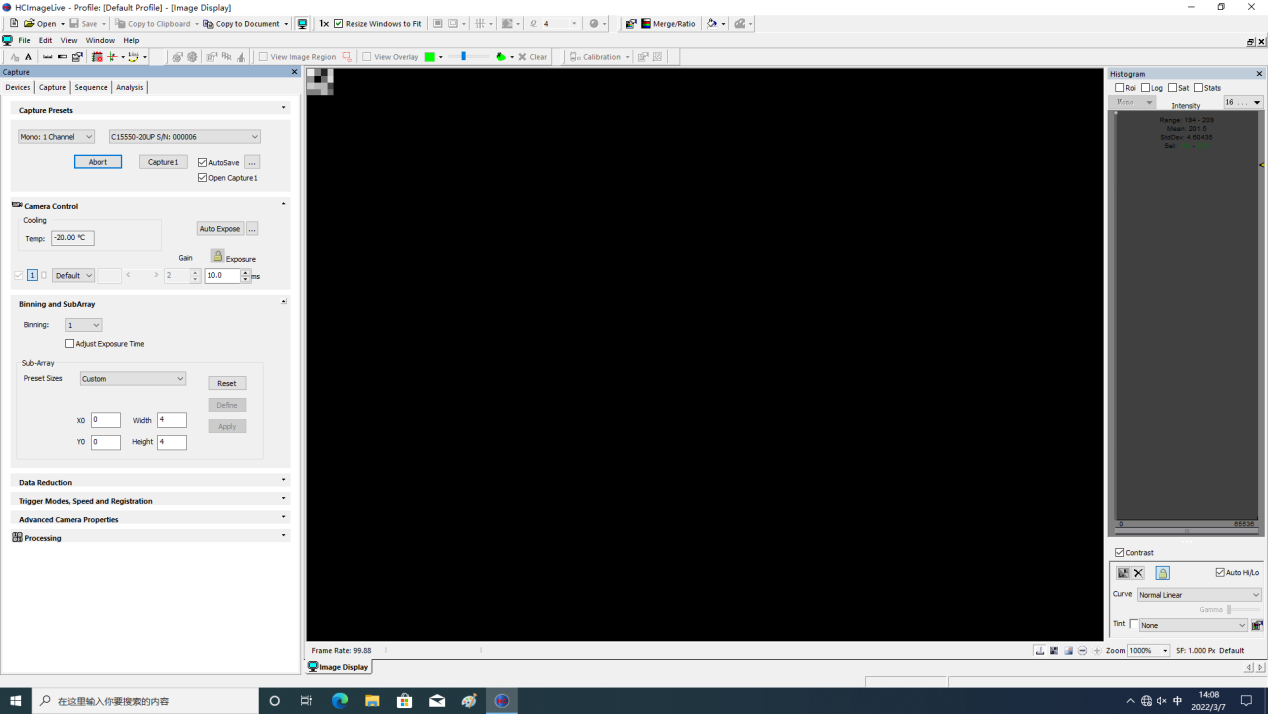

Q14:ORCA-Quest 的最小行列数是多少?

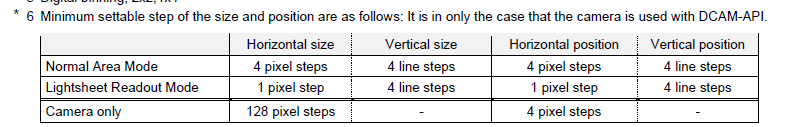

Normal Area Mode模式是4x4,详见Instruction manual文件。如果在软件HCImageLive中ROI自定义数值中输入小于4的值,会自动变为4。




Q15:相机型号为C11090-22B,这款相机能否通过matlab控制?


可以,详见https://dcam-api.com/hamamatsu-software/

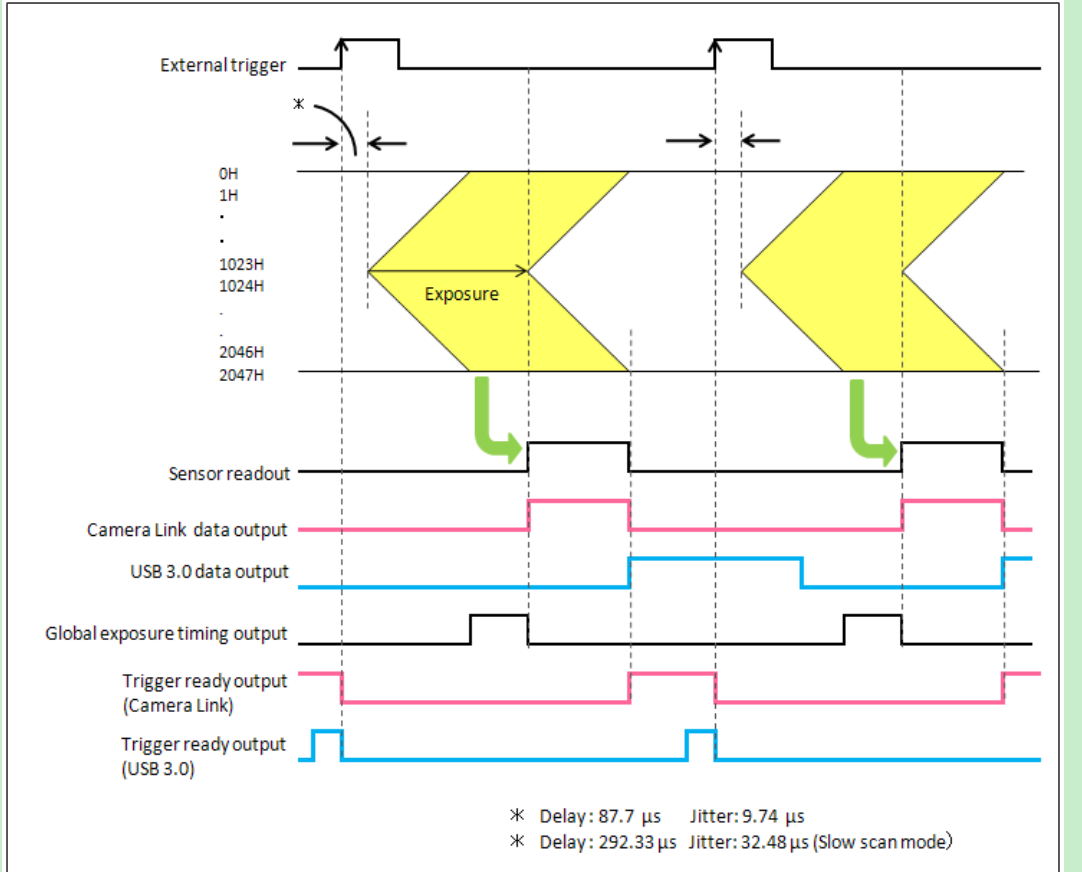

Q16: 没有专业学过信号系统相关的知识,请问如下的相机时序图该怎样分析呢?



http://share.hamamatsu.com.cn/specialDetail/458.html 您发的这两张时序图不需要专业学过信号系统相关的知识就能看懂,按字面意思理解就好。


Q17: 请问如果用水机给相机水冷的话,相机端要怎么设置?怎么看相机的温度?

请参考http://share.hamamatsu.com.cn/documentDetail/435.html

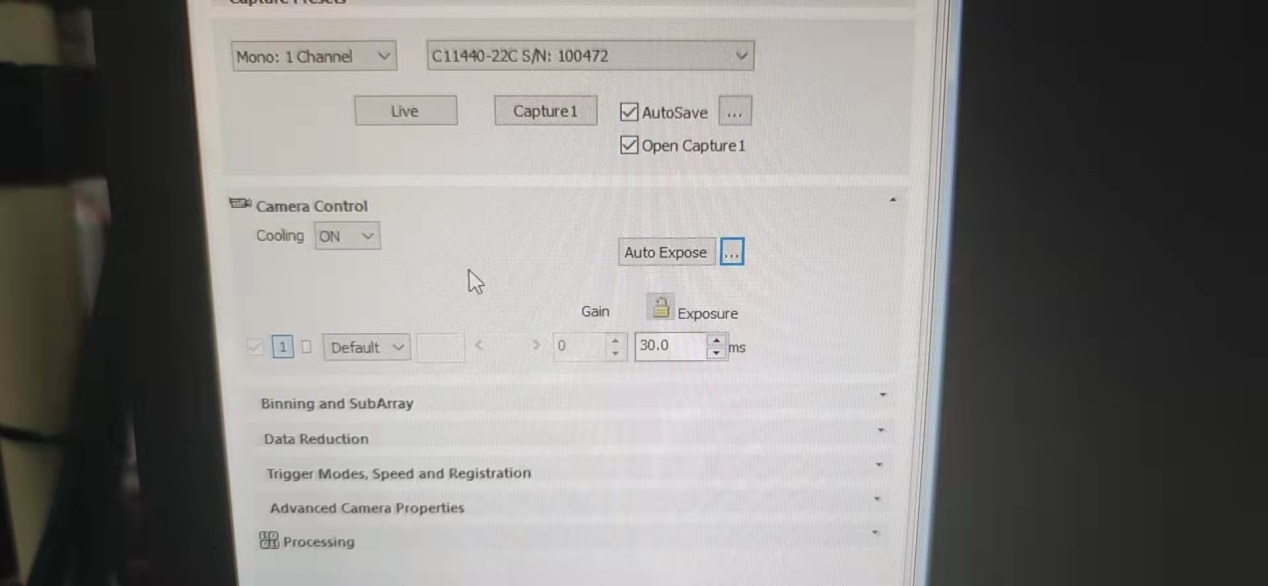

Q18: 软件界面没看到有温度,怎么回事?如图



这款相机没有读取温度的功能,抱歉。读取温度是从C13440-20CU这一款以后开始有的。

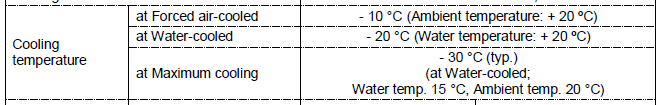

只能参考这个来判断芯片温度,这款sCMOS制冷比较快,基本上开机等两分钟就可以达到相机参数所标的制冷温度。

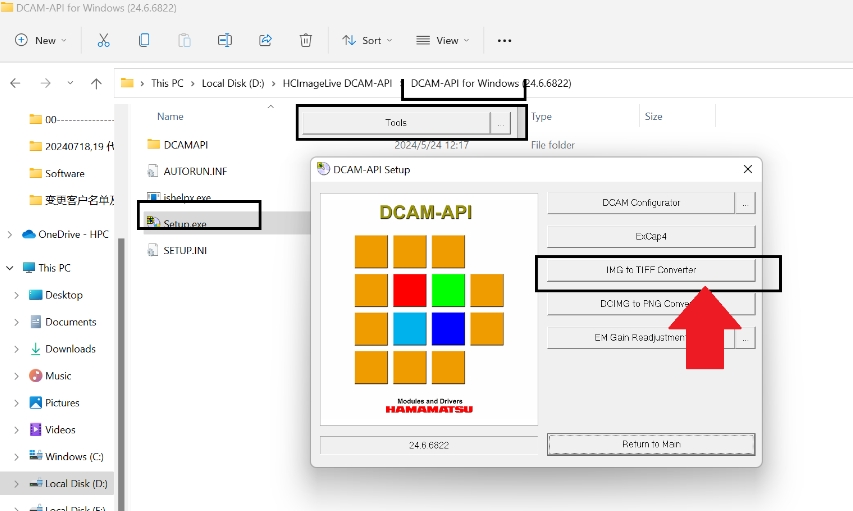

Q19:关于HCImageLive软件,图片的存储格式,有TXT或者csv格式吗?

http://share.hamamatsu.com.cn/documentDetail/453.html
