ORCA-Quest装机手册
|

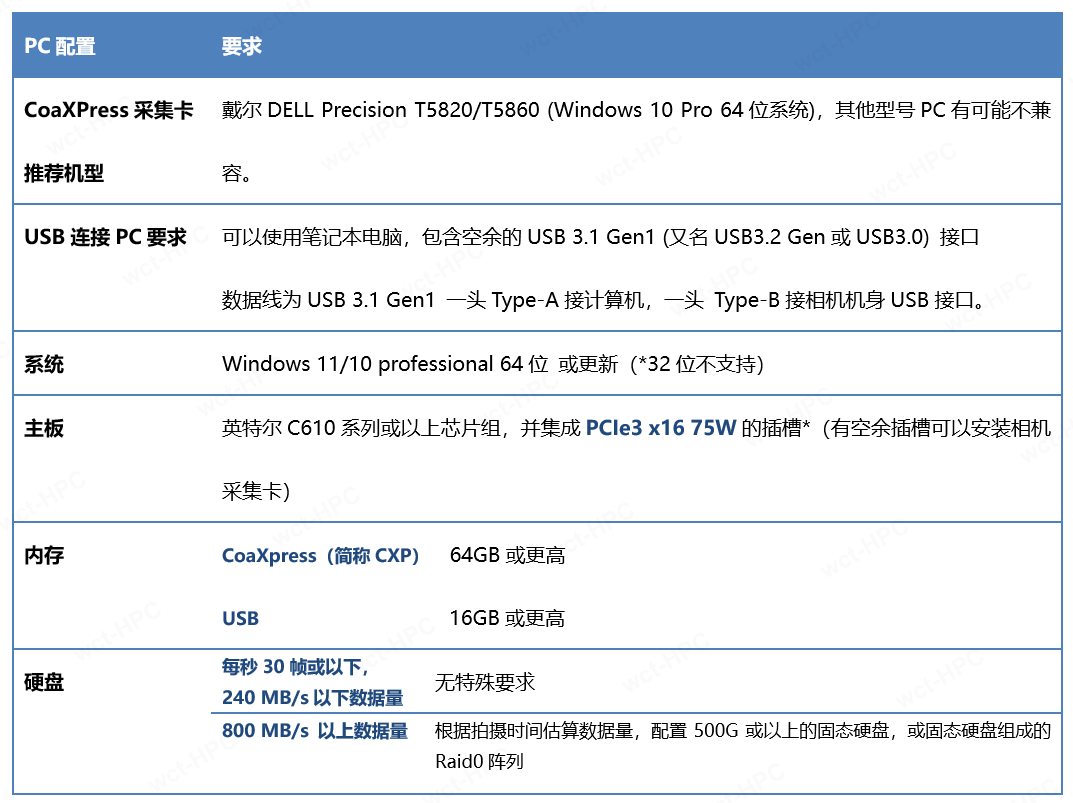

*插槽位置如图，选择标有PCIe3 x16 75W的卡槽安装CoaXPress采集卡
|
|
名称
|
|
|
ORCA-Quest相机
（型号C15550-20UP）
|
|
|
电源配件
|

电源适配器 电源线
|
|
C-mount盖子
|
（拧在机身上）
|
|
质量报告
|
 （样机仅提供电子版）
|
|

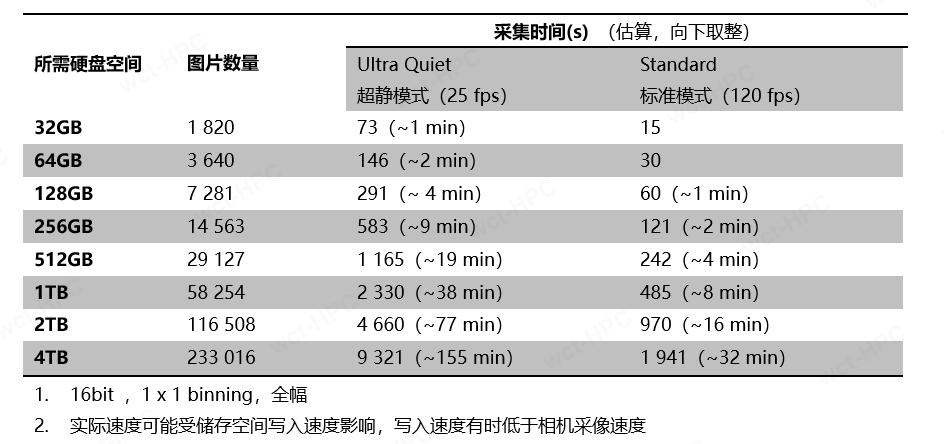

数据采集
CoaXPress
|

USB3.0 数据线 数据采集卡（选配）
|
|
水冷配件
|
以下为选配
|
|
外触发配件
（选配）
|
|
|
注意防尘，避免灰尘污染相机芯片，例如在超净间内打开镜头盖，或在普通环境下，将C-mount口朝下倾斜，拧下镜头盖后，迅速接上镜头等。
请不要遗失镜头盖，使用完毕后，如果需要运输或储存，请将镜头盖改好，以保护芯片。
|
|
固定位置可以使用显微镜或望远镜的C-mount接口，相机机身配有固定底座base plate，提供M6螺孔，可接M6固定杆。
|
|
连接电源前，确认相机开关处于关闭状态。
 注意！机身左右两侧有通风口，如果不使用水冷，请预留左右各10cm无遮挡空间，用于风冷散热。请不要遮挡通风口。

|
|
将电源适配器连接电源线，适配器端接相机DC IN接口，电源线插头接供电插座。
！注意接地！
|
|
注意！禁止CoaXPress和USB3.0同时连接！
|
|
首先打开计算机主机的盖板，找到主板上PCIe3 x16 75W插槽的位置，将采集卡装入插槽，如下图所示。
插紧后确认采集卡在卡槽处卡紧。关闭采集卡卡扣后（不同计算机结构可能不同），在机身背面可以看到CoaXPress采集卡的4个接口，标记为CXP1, CXP2, CXP3, CXP4. 要确保CoaXPress采集卡上的CXP1/2/3/4和相机机身上的CoaXPress 1/2/3/4一一对应，不能接反，所以提供了四根不同颜色的CoaXPress数据线，用以区分1/2/3/4接口。见下图。
|
|
将数据线按照一定的颜色顺序依次接到采集卡的接口上（对准开口插入，顺时针拧紧）。
相机端按照相同的颜色顺序依次插紧（CPX1接1，CPX2接2，CPX3接3，CPX4接4）。便可打开相机电源了，相机电源指示灯长亮后再打开软件，相机方可被软件识别。
如果接通电源后，相机机身CoaXPress指示灯（一排4个）和采集卡上CoaXPress指示灯（一排4个）闪烁，则需要更新采集卡固件（ALSVER)。正确安装软件和驱动，相机开机后，打开软件，出现以下提示时，需要更新CoaXPress采集卡固件版本。
如果弹出如下对话框，点击"Require Update"。
点击"是"。
如果未出现上述对话框，打开DCAM-API文件夹中的"Setup.exe"， 选择"Others"。
选择"ALSVER"，
点击"Update"，
再次点击"Update"，
点击"是"。
等待安装完成后会出现此弹框。选择"是"自动重启，选择"否"稍后手动重启。重启计算机后，重启相机（关闭机身电源开关，等待5秒，打开电源开关）。
更新后，重启相机和计算机，打开相机开关，预热后，CoaXPress指示灯长亮。即可正常采图。
|
|
2.2 USB3.0连接方式（不可与CoaXPress同时使用！）
|
|
一般情况下，有必要使用水冷的情况有以下两种：
① 成像系统需要排除一切微小的机械振动 一些精密的成像系统，比如搭载膜片钳的电生理成像系统和胚胎显微注射系统，任何微小的震动都会带来实验操作的误差和不稳定性。 因此，使用风扇致冷的相机则不可避免地会引入震动。使用水冷后情况大大改善。
② 成像需要长时间的曝光 sCMOS相机高速的成像能力一直是其近几年声名大噪的原因。很多情况下使用sCMOS相机的曝光时间都会小于1s。 这时成像的噪声主要来自于芯片电路的读出噪声，暗电流可以忽略。所以只有长时间曝光的实验才需要水冷的方式进行致冷。
如果用户需要使用水冷功能，首先要准备一台水冷机和两根水冷管。
*如果水冷机上水冷管的尺寸要求和蓝管（细管）相同，取下灰管。方法如下，按下连接处的密封圈即可轻松取下。
a. 视实际情况选择将相机安装到使用环境中（如显微镜上）和连接水冷管的顺序。连接水冷管前请确认水冷机和相机均处于关闭状态，操作时请小心防止水泼溅到相机上。将相机放置在平稳的操作台上，将水冷管插入相机上的水冷管接头上，并确认连接紧密，水冷管已经推到底。
b. 参考水冷机说明书，将水冷管另一端连接到水冷机上，打开水冷系统，确认水循环正常并且无漏水。
c. 确认水流状态，打开相机电源及其它相关设备，保持流速大于0.45L/min. 确认相机状态指示灯正常。
d. 将相机设置为水冷模式（关掉风扇）。
在相机驱动（dcam-api）的安装文件中，点击Setup.exe. 在DCAM-API Setup界面
点击"Tools". 然后点击"DCAM configurator"。

点击"Hareware",在Cooler Type下选择Water. 重启相机。即可正常使用相机。

e. 使用完毕后，关掉相机及水冷机，以及一切相关仪器。确保循环水已经停止，断开水冷机与水冷管的连接。
f. 向一个水冷管内充气，直至另一个水冷管没有水流出为止，排空相机水冷系统中的水。
g. 将相机从使用环境中（如显微镜）拆下，放置在平稳的操作台上，拧上镜头盖（如果在操作环境中可以方便的拆下水冷管，则可以不将相机拆下）。将水冷管调整方向朝下，准备吸水纸/布，按下水冷管接头上的密封圈，取下水冷管。请小心操作，防止水溅入相机内。
h. 如果需要长时间储存，请将水排空，待仪器干燥后方可储存。
|
|
针对以上内容，如您有任何问题，欢迎联系我们
|
|
|
