硅光电倍增管(MPPC/SiPM)电源C11204-01控制电路板使用介绍

无标题文档

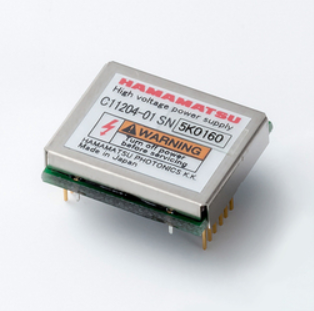

图1 C11204-01示意图


C11204-01 是一款针对 硅光电倍增管(MPPC/SiPM)优化的高压电源。它的输出可以高达 90 V。它包含温度校正功能,即使在温度变化的环境中,也能不断地优化 MPPC 操作。它还配有内置输出电压监测器和输出电流监测器。所有功能均可通过 PC 的串行接口 (UART) 进行控制。


为方便客户使用,我们开发了针对C11204-01的控制电路板和上位机控制软件,以下是操作说明。


使用方法


图2 电源控制板示意图


1. 将C11204-01插入MPPC电源控制板,只需使用USB转type-C线连接电脑,控制软件可对输出电压进行设置,左下角输出高压;
2. MPPC电源控制板尺寸为24 mm*54 mm,上面有3个M2的六角铜柱便于安装;
3. MPPC电源控制板安装了温度传感器,可实时读取环境温度,并对MPPC进行温度补偿。


上位机软件



图3 上位机软件界面示意图


1. 连接电脑后,选择COM口,连接状态会显示:已连接;
2. 电压可选择电压输出/电压关闭,温度补偿可选择关闭补偿/温度补偿;
3. 参数设置可设置参考电压,参考温度,温度系数值,并点击写入参数进行设置;
4. 参数读取包括电压读回,电流读回,和温度读回,使用结束后点击关闭软件即可;
5. 电压读回即为实际输出电压值,如打开温度补偿使能开关后,电压读回如下:
    电压读回 = 参考电压 + 温度系数 ×(温度读回 - 参考温度)
6. 电流读回即为MPPC的电流功耗,通常在uA量级,不超过2 mA;
7. 温度读回即为板载的温度传感器的实时环境温度。


注意事项:
!
由于插上电脑后会立即上电成功,因此高压会默认输出,注意防护;
! 高压输出为上次关闭时设置的电压值,因此,上电前先用万用表确认输出电压值,再连接MPPC进行供电。


供电案例



图4 实际连接演示



图5 示波器显示信号图


通过MPPC电源控制板给MPPC供电,MPPC信号输出正常,单光电子分辨良好。
