滨松相机装机手册

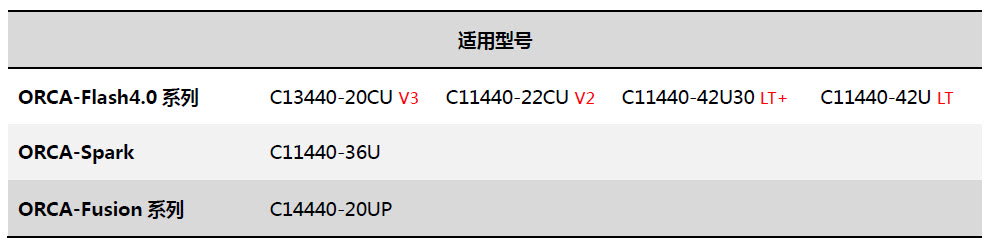

希望通过以下几个部分的说明,能够帮助大家解决在选定好相机型号后从电脑配置到装机使用以及后期维护的所有问题。

            *ORCA-Lightning专用装机手册请点击链接:http://share.hamamatsu.com.cn/specialDetail/1472.html

            *ORCA-FusionBT专用装机手册请点击链接:http://share.hamamatsu.com.cn/specialDetail/1514.html




# Flash4.0系列相机推荐的电脑配置


1.普通宽场拍摄和低速拍摄(每秒30帧或以下,240 MB/s以下数据量)

适用相机类型:Flash4.0 LT/LT+ 或ORCA-Spark with USB3.0 连接





2.需要高速拍摄(每秒帧100帧全幅,800 MB/s 以上数据量),但连续拍摄时间不长

适用相机类型:Flash4.0 V2/V3 with CameraLink 或USB3.0 连接





3.需要高速拍摄(每秒帧100帧全幅,800 MB/s 以上数据量),且需要连续长时间拍摄

适用相机类型:Flash4.0 V2/V3 with CameraLink 连接




# ORCA-Fusion(C14440-20UP)相机推荐的电脑配置


https://www.hamamatsu.com/sp/sys/en/documents/PC%20Recommendation%20for%20ORCA-Fusion.pdf

# 相机装机配件清单

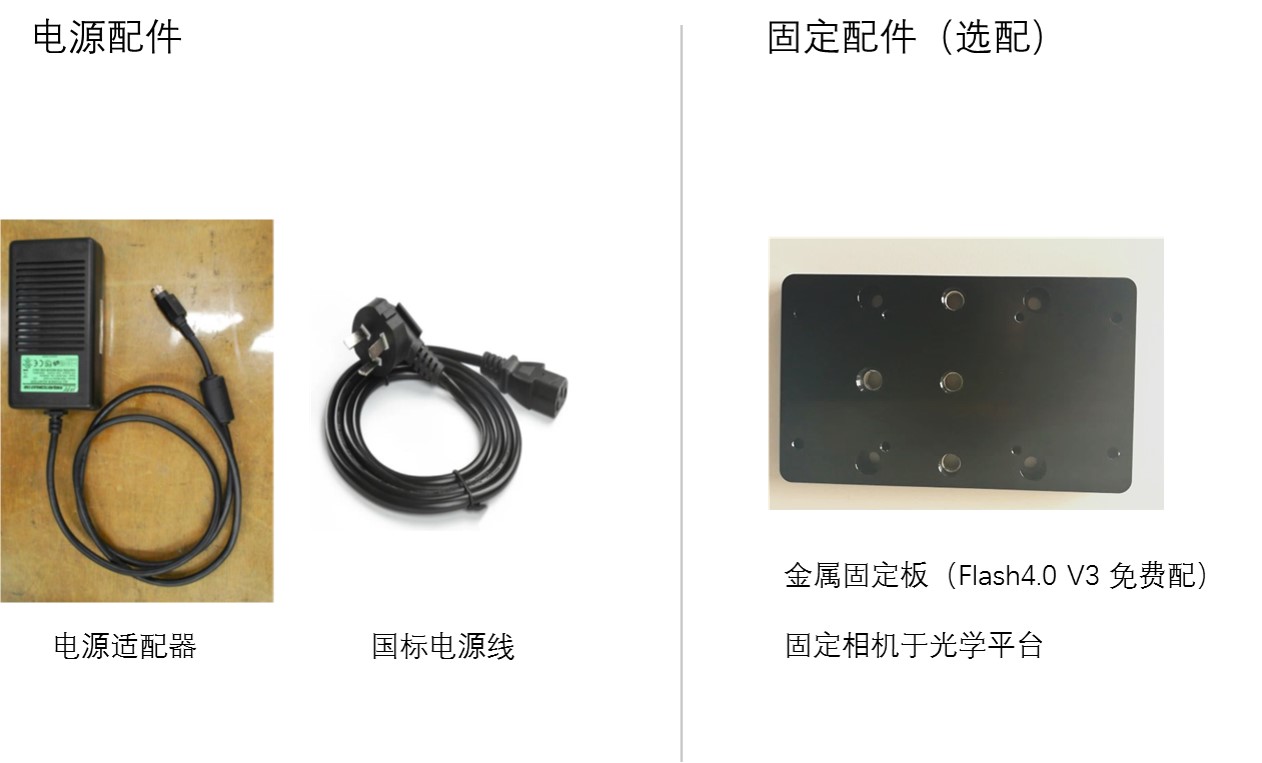

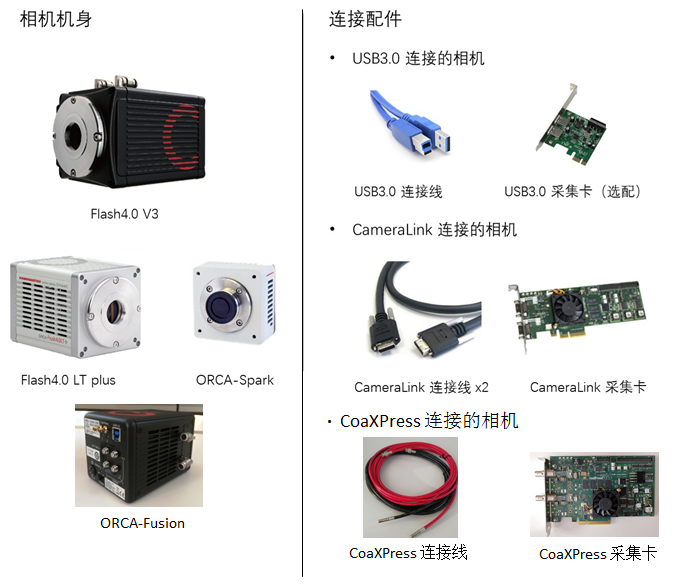

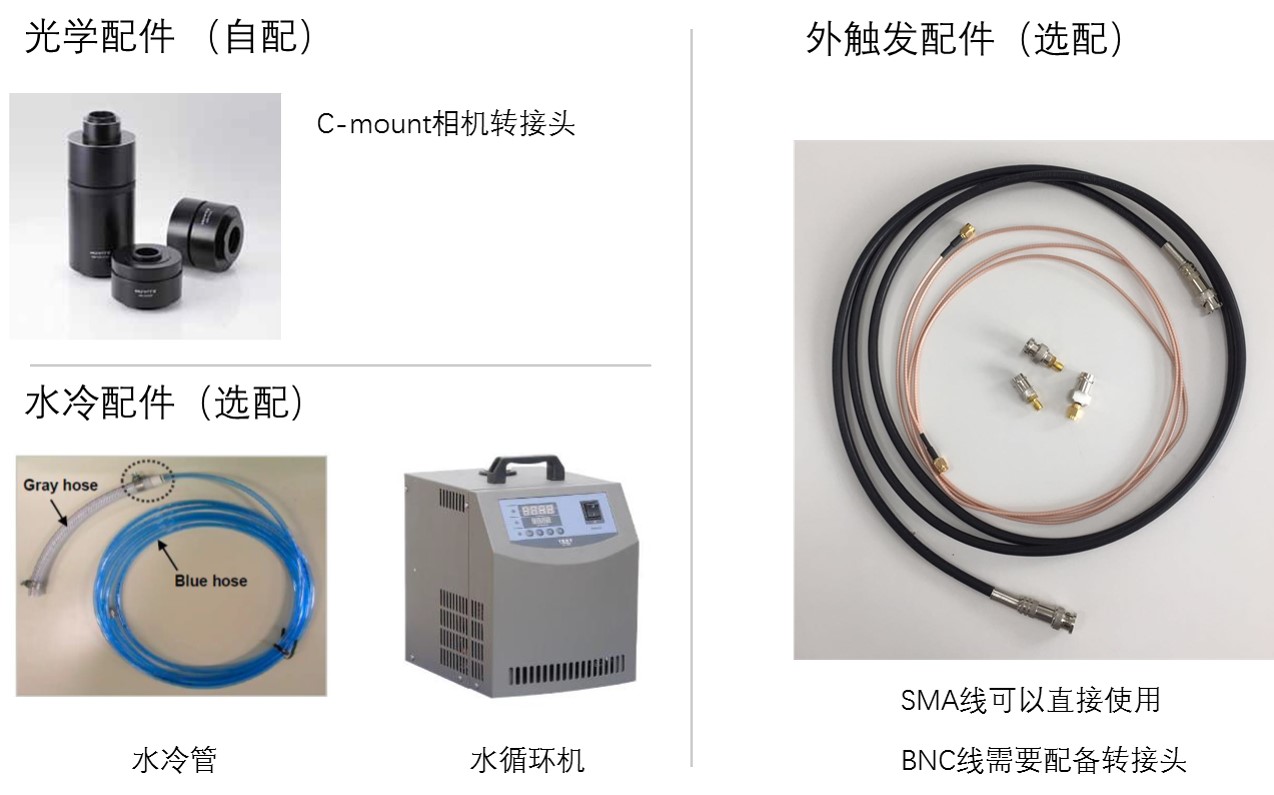

下图列举了相机到货之后,装机前需要准备的相机配件。 (有标注"自配"的表示需要用户自行准备;标注"选配"的,可以在订购相机时进行选择,有条件也可以由用户自行配置)












# 相机安装操作与注意事项


1.设备连接操作

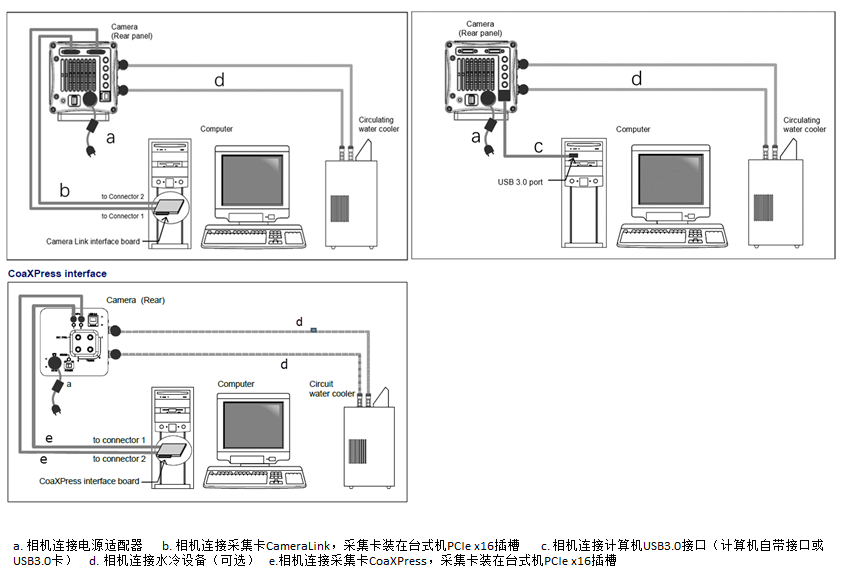

相机根据其具体配置会有不同的数据传输接口,常见的有CameraLink高速传输接口,USB3.0传输接口,CoaXPress高速传输接口。通过下面的两个示意图,我们也能够清晰的看出两者之间连接方式的细微差异。 注意!禁止USB和CameraLink/CoaXPress同时连接!!




下面我们来分别说明每一项的具体操作。

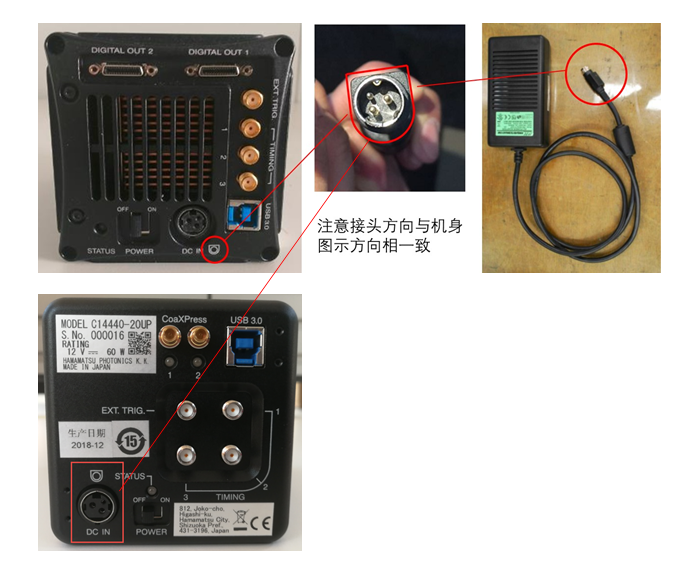

a. 相机连接电源

根据图示方向将电源适配器接头与相机背后的"DC IN"接口相连,电源适配器正常用国标电源线连接供电即可。




b. 相机连接控制电脑(CameraLink)

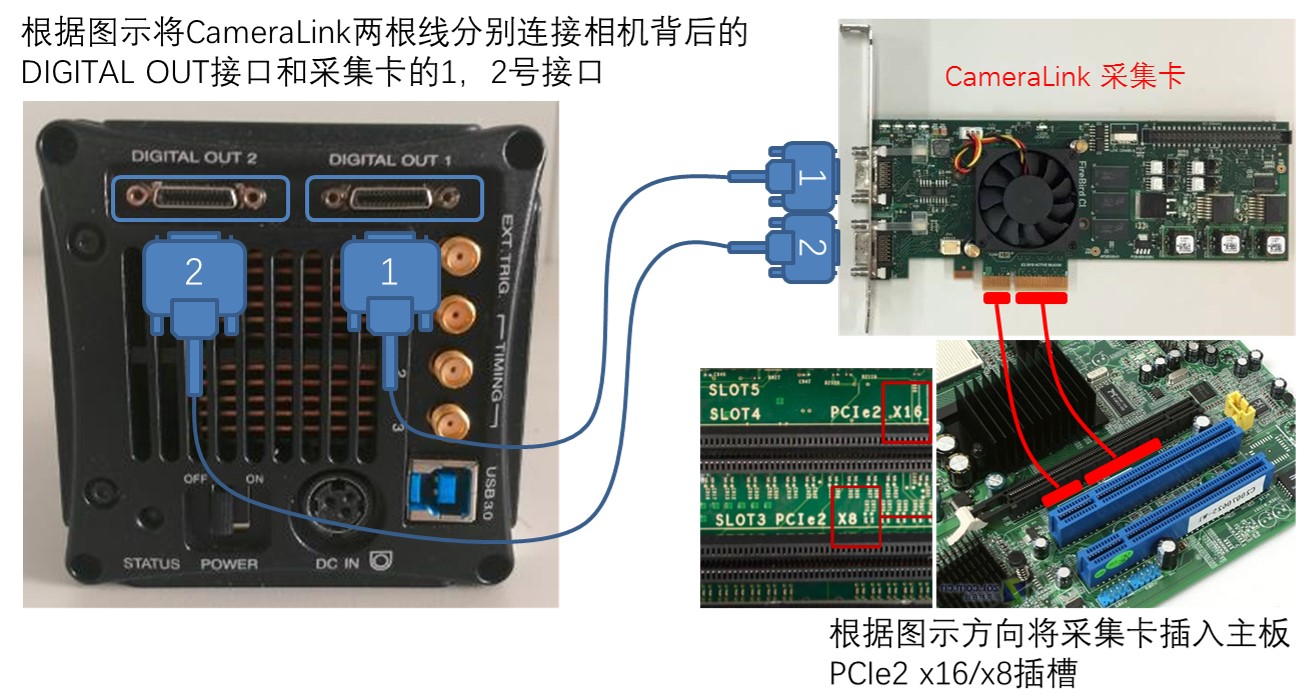

针对使用CameraLink数据接口的相机,需要准备好两根CameraLink线缆和一张CameraLink采集卡。使用时,按照下图所示的连接方法,将采集卡插入主板上合适的插槽,再连接两根线缆到相机背后的接口上即可。 (平时使用时可以在两根线缆的两端用标签纸做上数字标记,以防接错位置)

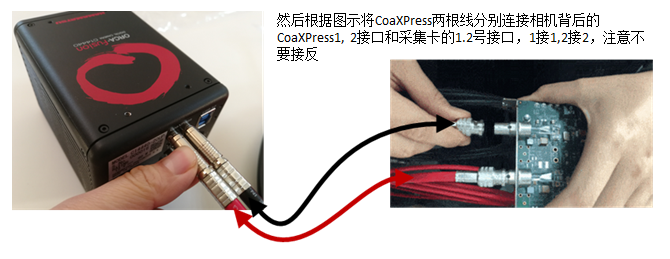

c. 相机连接控制电脑(CoaXPress)

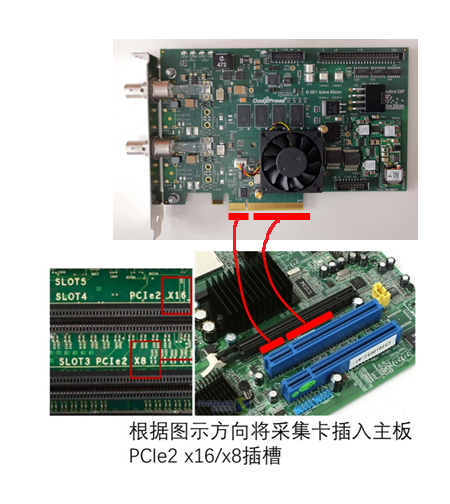

针对使用CoaXPress数据接口的相机,需要准备好两根CoaXPress线缆和一张CoaXPress采集卡。使用时,按照下图所示的连接方法,将采集卡插入主板上合适的插槽,再连接两根线缆(Lightning相机为四根,用颜色区分)到相机背后的接口上即可。 (线缆使用红黑颜色区分,以防接错位置)




d. 相机连接控制电脑(USB3.0)

USB3.0连接的相机则简单很多,一般将UBS3.0连接线两端分别连接电脑和相机即可(两个接口差异很明显)




附 USB3.0采集卡的驱动下载链接:https://pan.baidu.com/s/1eTwu9Qq

e. 相机连接水冷设备(可选)

Flash4.0 V3型号的相机附带水冷功能,可以将芯片温度维持在-30℃,能够大大降低芯片的暗电流产生的噪声。 当然了,也不是所有的情况都需要使用到水冷这么低的致冷温度的。一般情况下,有必要使用水冷的情况有以下两点:

① 成像系统需要排除一切微小的机械振动 一些精密的成像系统,比如搭载膜片钳的电生理成像系统和胚胎显微注射系统,任何微小的震动都会带来实验操作的误差和不稳定性。 因此,使用风扇致冷的相机则不可避免地会引入震动。使用水冷后情况大大改善。

② 成像需要长时间的曝光 sCMOS相机高速的成像能力一直是其近几年声名大噪的原因。很多情况下使用sCMOS相机的曝光时间都会小于1s。 这时成像的噪声主要来自于芯片电路的读出噪声,暗电流可以忽略。所以只有长时间曝光的实验才需要水冷的方式进行致冷。

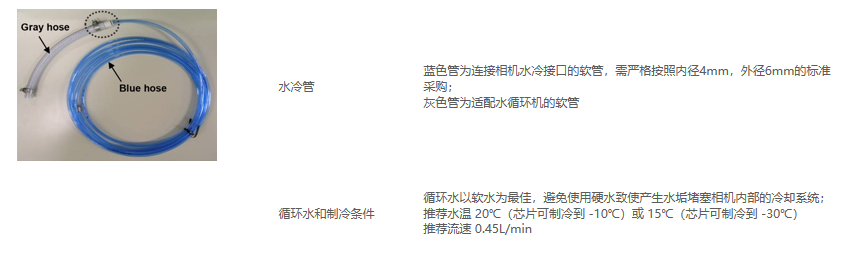

明确了水冷的目的后,我们来了解一下水冷需要准备那些设备材料。如下所示:

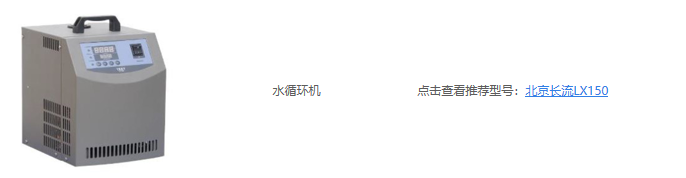

点击查看推荐型号:北京长流LX150

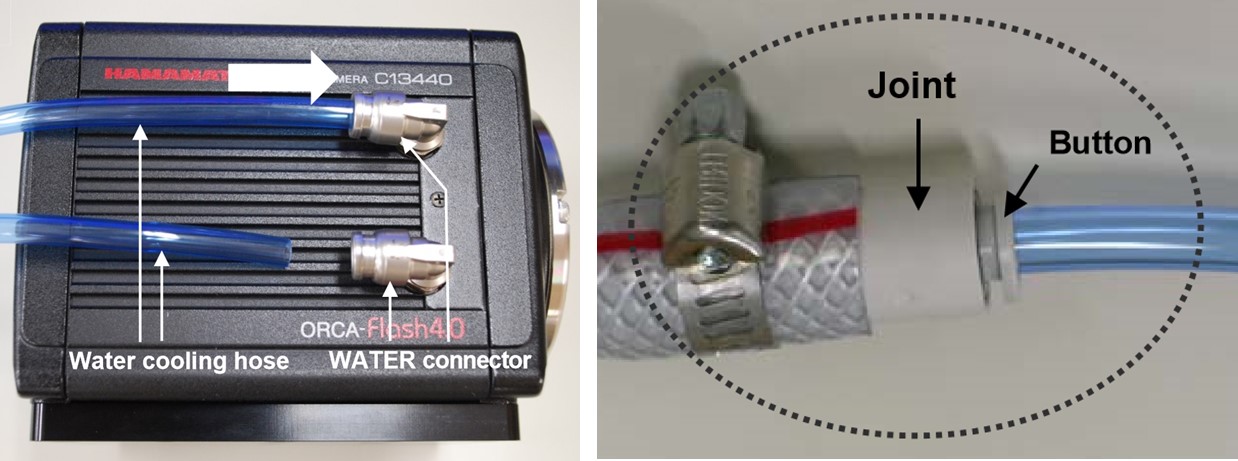

水冷管和相机之间的连接需要使用上图中蓝色的4mm内径软管; 而适配水循环机的灰色软管则分别连接到水循环机的进/出水口; 灰色和蓝色管之间应使用抗压防漏的接头进行连接。见下图



同时,相机的默认是设置在风冷状态下的,所以要使用水冷的话还要从软件上进行相关的设置。 点击此处查看 如何将Flash4.0相机从风冷切换到水冷

f. 在电脑端安装相机控制软件

关于相机控制的方式,我们提供3种可行的方法:

① 直接使用滨松制作的相机控制软件,我们已经有比较完备的使用说明

点击此处参考有关 滨松相机控制软件(免费版)HCImageLive的下载/安装和使用 的详细说明


② 使用显微镜厂家的软件或开源免费软件来控制

通过我们相机的标准驱动DCAM-API,我们的相机可以通过 ZEN (Zeiss)、NIS-Elements(Nikon)、Cellsens(Olympus)、LAS X (Leica)等显微镜厂家提供的软件来控制; 同时一些开源的软件如Micro-Manager,也可以直接控制我们的相机进行采集。 详细的软件兼容性列表可参考 可以控制滨松相机的第三方软件列表

③ 通过软件开发包和SDK来编写控制程序

同样通过我们的DCAM-API, LabVIEW和Matlab等软件也能够对相机进行控制;另外我们也提供基于C/C++语言的SDK开发包可供使用。 点击此处查看相应的 滨松二次开发资源

g. 相机连接光学系统

一般购买相机时的默认型号是C-mount口,可以直接连接C口光学镜头,或经过转接头与F口光学镜头连接(也可以直接购买F-mount的型号); 搭载显微镜时则需要显微镜配件中专门的C-mount 转接头来连接,在此不作赘述。

2. 装机和使用注意事项

a. 合适的摆放位置

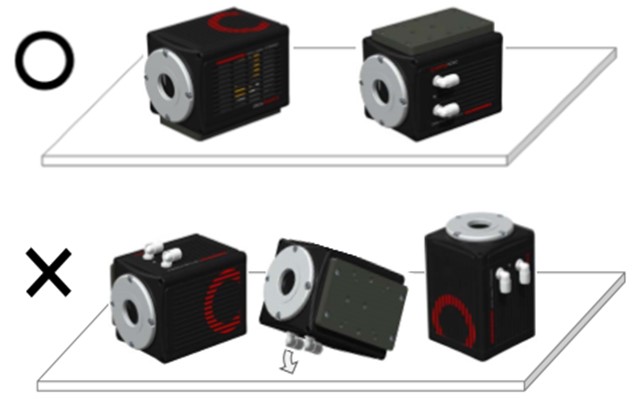

相机在整合到成像系统时,需要注意避免通风散热口被阻挡。正确的操作是将相机保持进光口水平的摆放状态时,请使相机有水冷管的一面朝向侧面。 其他方向可能遮挡散热孔导致芯片过热警报!

b. 正确的开关机顺序


开机:先开相机机身电源,等待5s再打开控制软件 关机:先关闭控制软件,再关闭机身电源 注意:请勿在机身电源未关闭时直接断开相机和电源适配器间的连接!

c. 日常的清洁维护


除了装机操作之外,也要适时的对相机进行清洁和维护,以保持它最佳工作状态。 点击此处了解 如何对相机进行日常的清洁与维护

附:滨松相机有一些配套设备及低值配件,在国内电商可以购买到类似的低价产品,为方便用户,我们可以提供相关购买链接,但是不保证其质量,仅供参考。如有需要,请联系您的销售人员索要。(内部人员下载链接: http://share.hamamatsu.com.cn/documentDetail/1276.html
